Author: Văn Minh

Bóng đèn led 1m2 được thiết kế theo công nghệ hiện đại và trang bị chip Led siêu sáng cho ra nguồn sáng chất lượng, hiệu quả.

Đèn tuýp led 1m2 với chất lượng cao, chính hãng nhằm phục vụ mục đích chiếu sáng của mọi gia đình. Hiện nay với nhiều loại như hiện nay thì đèn tuýp led 1m2 sẽ đem lại cho bạn nhiều sự lựa chọn. Vậy chúng ta hãy cùng nhau đi tìm hiểu về đèn tuýp led 1m2 này nhé.

Bóng đèn led 1m2 là gì?

Đèn tuýp led 1m2 là thiết bị chiếu sáng mang công nghệ LED. Các đi ốt này được chứa trong con chip bán dẫn, các điện tử trong chíp sẽ hoạt động khi có nguồn điện chạy qua lấp đầy chỗ trống sinh ra các bức xa ánh sáng. Với thiết kế chiều dài là 1m2 nên sẽ đảm bảo ánh sáng chiếu ra rộng hơn và đều hơn.

Cấu tạo bóng đèn led 1m2

Phần vỏ:  Gồm 2 phần

–  Vỏ nhựa tán quang: là lớp vỏ làm bằng nhựa PC xuyên sáng, đây là loại nhựa có thể chịu được nhiệt độ cao,  cách điện và chống cháy rất tốt. Đây là bộ phận quan trọng bảo vệ các linh kiện bên trong, phân bố ánh sáng đồng đều giúp người dùng chống chói tốt và tạo tính thẩm mỹ cho bóng đèn.

–  Vỏ nhôm: Được thiết kế bên dưới, có tác dụng làm giá đỡ cho đèn và các linh kiện, là bộ phận tản nhiệt tốt cho chip LED.

Phần nguồn: là bộ phận giúp dòng điện xoay chiều 220V được biến đổi thành nguồn 1 chiều có điện áp ổn định giúp đèn hoạt động tốt, bền bỉ hơn.

Chip LED là nơi phát ra ánh sáng.

Mạch gắn chíp LED  là bộ phân dẫn điện cho chip LED và tản nhiệt dẫn nhiệt thoát ra ngoài vỏ nhôm.

Đặc tính chung của bóng đèn led 1m2

• Thời gian bật tắt nhanh, đèn tuýp Led sẽ sáng tức thì ngay sau khi bật công tắc và không xảy ra hiện tượng nhấp nháy như bóng đèn huỳnh quang trước đây.
• Khắc phục được nhược điểm phát ra tiếng ồn khi chiếu sáng, đồng thời nguồn sáng luôn ổn định, lâu bền dù dòng điện đi qua rất yếu.
• Đèn tuýp Led có chỉ số hoàn màu cao, ánh sáng phát ra êm dịu, không bị chói góp phần bảo vệ thị giác của bạn.
• Đèn được thiết kế có chiều dài 1200mm, kiểu dáng giống với đèn huỳnh quang trước đây, dễ dàng lắp đặt cho mọi bóng đèn.
• Đảm bảo được các tiêu chuẩn về chất lượng và độ an toàn về sức khỏe, môi trường.
• Tuổi thọ cao từ 10.000 giờ đến 30.000 giờ cùng khả năng tiêu thụ điện năng thấp, tiết kiệm nhiều chi phí cho gia đình, doanh nghiệp.
• Đa số các bóng đèn tuýp Led đều được thiết kế với chất liệu nhựa cao cấp thay vì bóng thủy tinh, dễ bể vỡ trước đây.

Bóng đèn led 1m2 có bao nhiêu loại

Đèn tuýp led 1m2 hiện nay có rất nhiều loại khác nhau để phục vụ cho nhu cầu chiếu sáng của bạn. Với mỗi một hiệu suất sẽ đảm bảo một múc độ ánh sáng tốt hơn và cao hơn phục vụ cho các không gian khác nhau.

Đèn tuýp led 1m2 36W

Đèn tuýp led 1m2 36W sử dụng chip led Samsung cao cấp đảm bảo được độ bền, khả năng tản nhiệt đáng nể. Nguồn sáng quang năng đem đến độ sáng chất lượng, hỗ trợ tối đa nguồn sáng ổn định khi chiếu sáng, đem đến lựa chọn chiếu sáng tiết kiệm, ổn định và hỗ trợ tối đa nguồn năng lượng điện tiêu hao lâu dài trong hoạt động chiếu sáng.

Đèn tuýp led 1m2 20W

Với loại này với công nghệ ánh sáng Led tiên tiến nên nó rất an toàn trong quá trình sử dụng. Vì thành phần thiết kế của đèn không có các chất hóa học và cũng không phát ra các tia sáng độc hại nên nó rất thân thiện với môi trường cũng như sức khỏe của người sử dụng.

Đèn led tuýp 1m2 20W cho ánh sáng tốt và hiệu quả  phù hợp cho nhiều không gian rộng. Hơn thế nữa thì với tuổi thọ đèn cao thì người dùng cũng không tốn nhiều chi phí cho việc bảo dưỡng hay thay mới sản phẩm đâu nhé.

Đèn tuýp led 1m2 18W

Thiết kế của đèn có công suất lên đến 18W và quang thông cao đạt 2000lm. Đèn có kích thước 26x1200mm với thiết kế thon dài nên không chiếm quá nhiều không gian lắp đặt. Chất liệu thủy tinh cao cấp được bọc nhựa tạo nên vẻ sang trọng và bảo vệ an toàn cho thiết bị. Điện áp hoạt động là 220V/50 – 60 Hz giúp đèn phù hợp để lắp đặt trong hệ thống điện dân dụng.

Sản phẩm được thương hiệu Rạng Đông thiết kế với 2 nhiệt độ màu gồm 6500K và 5000K mang đến sự đa dạng về không gian ánh sáng. Điểm nổi bật trong thiết kế của thiết bị chính là được sử dụng Chip LED Samsung mang đến hiệu quả cao về độ bền cũng như khả năng tiết kiệm điện vượt trội.

Đèn tuýp led 1m2 14W

Đèn tuýp led 1m2 14W sở hữu ưu điểm nổi bật chắc chắn sẽ làm hài lòng tất cả quý khách hàng. Đó chính là có tuổi thọ sử dụng siêu bền, thời gian hoạt động của đèn lên đến 50000h, cao gấp 5 lần các loại đèn truyền thống trước đây.

Đặc biệt, đèn có cấp bảo vệ IP44 giúp chống lại bụi bẩn, chống lại sự xâm nhập của nước hiệu quả góp phần hạn tchế hư hỏng. Nhờ đó, người tiêu dùng có thể tiết kiệm được đáng kể chi phí sửa chữa hay thay mới, mang lại hiệu quả kinh tế cao. Ngoài ra, đèn sở hữu hiệu suất phát quang lớn, quang thông lên đến 1200Lm và có góc chiếu rộng cung cấp vùng ánh sáng lan tỏa khắp cả không gian, hạn chế số lượng đèn lắp đặt.

Đặc biệt, dòng đèn này hoạt động không cần chấn lưu và rơ-le, đui đèn dẫn điện cực tốt giúp ánh sáng phát ra liên tục,không chớp nháy hay gây tiếng ồn.

ĐÈN TUÝP LED 1M2 HÃNG NÀO TỐT

Đèn tuýp led 1m2 Philips có tốt không

Đèn tuýp led 1m2 Philips có mức giá thành hợp lý, phù hợp với nhiều bộ phận người tiêu dùng khác nhau và chất lượng thì luôn được đảm bảo ở mức tuyệt đối. Với mức tuổi thọ tối đa lên đến 30.000 giờ sử dụng, bạn hoàn toàn có thể yên tâm dùng sản phẩm trong khoảng thời gian dài và tiết kiệm được khoảng chi phí sửa chữa, thay thế sản phẩm mới. Với hệ thống thuỷ tinh, bọc nhựa chắc chắn cũng góp phần cho việc chắc chắn khi sử dụng, bảo vệ lâu dài duy trì ổn định trong suốt quá trình hoạt động ổn định của người sử dụng. Đem lại cho bạn một sự hài lòng nhất.

Đèn tuýp led 1m2 Philips có nguồn sáng dễ chịu, hài hoà với chỉ số hoàn màu 80Ra cung cấp nguồn sáng trung thực, dễ chịu trong hệ thống điện đem đến nguồn sáng chip Led chất lượng cao.

Đèn được làm bằng thuỷ tinh bọc nhựa chống va đập và chống xâm nhập tốt bảo vệ tốt hoạt động chiếu sáng diễn ra an toàn, tiết kiệm điện. Giúp bạn dễ dàng vận chuyển sản phẩm

Đèn tuýp led 1m2 Rạng Đông có tốt không

Đèn tuýp led 1m2 Rạng Đông được ứng dụng trong sản phẩm nhằm mang đến nguồn sáng chất lượng nhất. Đèn không chỉ có được dải ánh sáng liên tục, sống động và tự nhiên mà còn không gây chói mắt người dùng. Từ đó giúp góp phần bảo vệ thị giác người dùng được tốt nhất. Hơn thế nữa thì đèn còn có 2 gam màu ánh sáng là vàng và trắng để người dùng có được sự lựa chọn phù hợp nhất cho mình.

Mặc dù có thiết kế khá giống với các dòng đèn huỳnh quang truyền thống nhưng thiết bị này được Rạng Đông khéo léo tạo nên điểm khác biệt rất độc đáo. Từ việc lựa chọn chất liệu thủy tinh cao cấp có độ trong suốt cho đến việc bọc thêm bên ngoài lớp nhựa trắng cùng màu đã thể hiện được đẳng cấp của “ông lớn” này trong việc thiết kế sản phẩm. Lựa chọn này không chỉ có thể bảo vệ tốt hơn cho đèn khi vận chuyển hay lắp đặt mà còn tạo được nét thẩm mỹ độc đáo.

Đèn tuýp led 1m2 Paragon có tốt không

Sản phẩm có thời gian sử dụng lâu dài giúp cho người sử dụng giảm chi phí vô hình phát sinh trong quá trình sử dụng như bảo trì, thay thế,… Ngoài ra, nếu dùng bóng đèn led tuýp 1m2 Paragon thì bạn sẽ tiết kiệm khá nhiều tiền điện cho gia đình. Sản phẩm rất phù hợp cho các công ty, nhà máy xí nghiệp vì lượng đèn sử dụng rất nhiều nên số tiền điện tiết kiệm được là rất lớn, đây là giải pháp tiết kiệm năng lượng rất hiệu quả hiện nay.

Đèn tuýp led 1m2 Paragon có quang thông cao nên phát ra ánh sáng cực mạnh và dịu mềm, có độ rọi rất cao, chính vì vậy ánh sáng của bóng đèn được chiếu xa và độ suy giảm quang thông trên đường đi thấp. Sản phẩm cho ánh sáng tự nhiên, trung thực qua 3 dải màu sắc 3000/4200/6500K để bạn lựa chọn phù hợp nhất cho nhu cầu chiếu sáng của mình.

Đèn tuýp led 1m2 Duhal có tốt không

Đèn tuýp led 1m2 Duhal có chỉ số màu 85Ra đem đến nguồn sáng tự nhiên, chất lượng hỗ trợ tối đa hoạt động chiếu sáng an toàn, tiết kiệm nhằm giảm thiểu thiết kế chiếu sáng hiện đại, phục vụ tối đa lợi ích sử dụng điện theo khả năng đem đến nguồn sáng dễ chịu cho tiêu dùng. Công nghệ led cao cấp từ Samsung giúp người dùng hỗ trợ tối đa hoạt động tiêu dùng lâu dài, tiết kiệm mọi hệ thống chiếu sáng chất lượng, hỗ trợ tối đa nhu cầu chiếu sáng chất lượng cao trong mọi hệ thống điện. Sản phẩm có thể tiết kiệm đến 50% điện năng tiêu thụ, tuổi thọ cao gấp 5 lần so với dòng đèn huỳnh quang truyền thống. Thiết kế thân nhựa cao cấp hạn chế rơi vỡ, nhẹ và tiện dụng cho việc lắp đặt.

Đèn tuýp led 1m2 Duhal được lắp đặt vô cùng đơn giản, chỉ cần lắp vào máng đèn là sử dụng. Các phụ kiện đi kèm như: ballast, con mồi không cần phải tháo rời và đem đến hiệu quả tối đa trong nhu cầu chiếu sáng trực tiếp, bảo vệ toàn diện trong hoạt động chiếu sáng lâu dài, ổn định điện.

CÁCH LẮP ĐẶT ĐÈN TUÝP LED 1M2

Khi lắp đặt đèn tuýp led 1m2 được lắp đặt theo các quy trình sau:

• Bước 1: Ngắt nguồn điện trước khi lắp đặt.
• Bước 2: Không tự ý tháo rời, sửa chữa. Không đấu dây thay đổi đầu nối dây, không tháo bỏ ballast điện từ, con mồi.
• Bước 3: Chuột giữ nguyên trạng hoặc tháo bỏ con mồi. Tháo bỏ bóng huỳnh quang T8 truyền thống.
• Bước 4: Sử dụng trực tiếp điện áp 220VAC/50Hz và chiếu sáng.

LIÊN HỆ MUA HÀNG CHÍNH HÃNG

Đây là sản phẩm đã khẳng định được thương hiệu của mình trên thị trường trong nhiều năm qua. Đèn tuýp led 1m2 là sản phẩm rất cần thiết trong gia đình của bạn để bảo vệ các đồ thiết bị. Một sản phẩm tuyệt vời như vậy thì tại sao bạn không sắm cho mình một sản phẩm tốt để chiếu sáng cho không gian của bạn. ELEO là một địa chỉ đáng tin cậy để bạn lựa chọn và mua đèn tuýp led 1m2. Trước khi mua sản phẩm, bạn có thể đến các công ty hoặc cửa hàng phân phối của chúng tôi để được tư vấn cụ thể hơn.

Phòng khách là khu vực không gian quan trọng nhất của một căn nhà, căn hộ. Đây là nơi gia chủ sử dụng để tiếp đón các vị khách đến thăm nhà, cũng là nơi tập trung sinh hoạt của tất cả các thành viên trong gia đình, việc lựa chọn và thiết kế lắp đặt đèn chiếu sáng phòng khách là rất quan trọng, vừa cần đảm bảo công năng chiếu sáng cần thiết, vừa thể hiện được phong cách, guu thẩm mỹ và cá tính của chủ nhân.

Bóng đèn phòng khách nên lắp đèn gì?

Hiện nay, đèn chiếu sáng LED đã phổ biến và được phát triển đa dạng mẫu mã, công năng liên tục, giải pháp chiếu sáng cho không gian phòng khách cũng có nhiều lựa chọn hơn. Thiết bị chiếu sáng LED đã mở ra một xu hướng tiêu dùng và định hình rõ ràng hơn các giải pháp chiếu sáng hiện đại. Căn cứ vào hiện trạng không gian và phong cách nội thất mà chủ nhân muốn theo đuổi, các loại đèn LED chiếu sáng phòng khách có thể theo phong cách hiện đại, cổ điển, tân cổ điển hoặc phong cách tối giản, lagom.

Không gian phòng khách là nơi có thể kết hợp rất nhiều loại đèn với từng vị trí khác nhau. Các loại đèn chiếu sáng phòng khách thường dùng phổ biến như: Đèn ốp trần, đèn thả trần, đèn chùm, đèn gắn tường, đèn hắt khe trần, đèn âm trần, và đèn rọi ray.

Đèn ốp trần

Đèn ốp trần là loại đèn LED có thiết kế để gắn trực tiếp lên trần bằng cách ốp nổi với khung và vít, ngoài khả năng chiếu sáng còn có tính thẩm mỹ cao. Loại đèn này chủ yếu được ứng dụng để lắp đặt với các loại trần bê tông, thạch cao hay các chất liệu không phù hợp để lắp đặt đèn âm trần.

Nhờ thiết kế có thể dễ dàng lắp đặt mà không cần tiến hành khoét lỗ theo hình dáng của đèn, đèn ốp trần không chỉ được ứng dụng nhiều cho không gian phòng khách mà còn có khả năng ứng dụng ở nhiều không gian khác trong căn hộ như phòng ngủ, phòng làm việc hay phòng bếp. Giống như các loại đèn LED khác, đèn ốp trần hoạt động dựa trên nguồn sáng từ các chip LED nên có những ưu điểm sau:

• An toàn cho sức khỏe và thân thiện với môi trường.
• Tiết kiệm điện năng tối đa, tuổi thọ cao
• Ánh sáng trung thực, ổn định, không nhấp nháy, không gây nhức mỏi mắt
• Dễ lắp đặt, đa dạng sản phẩm với kiểu dáng và công suất khác nhau…

ELEO có nhiều lựa chọn đèn ốp trần LED phù hợp với giải pháp chiếu sáng phòng khách: ánh sáng tự nhiên/ ánh sáng trắng: Kết cấu khung ngoài bằng hợp kim nhôm sơn tĩnh điện bền màu, thiết kế linh động hình dáng tròn hoặc vuông với phần viền siêu mỏng, mặt đèn 3D cho ánh sáng đều, dịu nhẹ và an toàn với thị lực khi sử dụng trong thời gian dài.

XEM THÊM: Đèn Downlight Là Gì? Cấu Tạo Và Ứng Dụng Bóng Đèn Downlight

Đèn led âm trần

Đèn led âm trần là loại đèn được lắp chìm trong trần nhà dưới lớp thạch cao, gỗ hoặc xốp hoặc có một số dòng lắp nổi trên bề mặt trần.

Đèn tube LED

sử dụng công nghệ LED hiện đại dần thay thế cho đèn huỳnh quang truyền thống ngày càng được ứng dụng nhiều trong đời sống. Đèn LED tuýp sử dụng số lượng lớn các hạt chip LED có công suất nhỏ đến lớn. Chúng được ghép thành hàng trong ống nhựa dẫn sáng, cùng với bộ phận tản nhiệt được cân bằng trên toàn bộ chiều dài của bóng tuýp. Đèn tuýp LED có hệ số phát nhiệt thấp đáng kể so với các dòng bóng đèn khác.

XEM THÊM: Đèn LED Tube Là Gì? Phân Loại, 4 Ưu Điểm Và 3 Ứng Dụng Của Đèn LED Tuýp

Đèn Mica LED

Được thiết kế liền máng, nửa hình vòng cung siêu mỏng mang đến sự sang trọng cho không gian chiếu sáng của bạn.

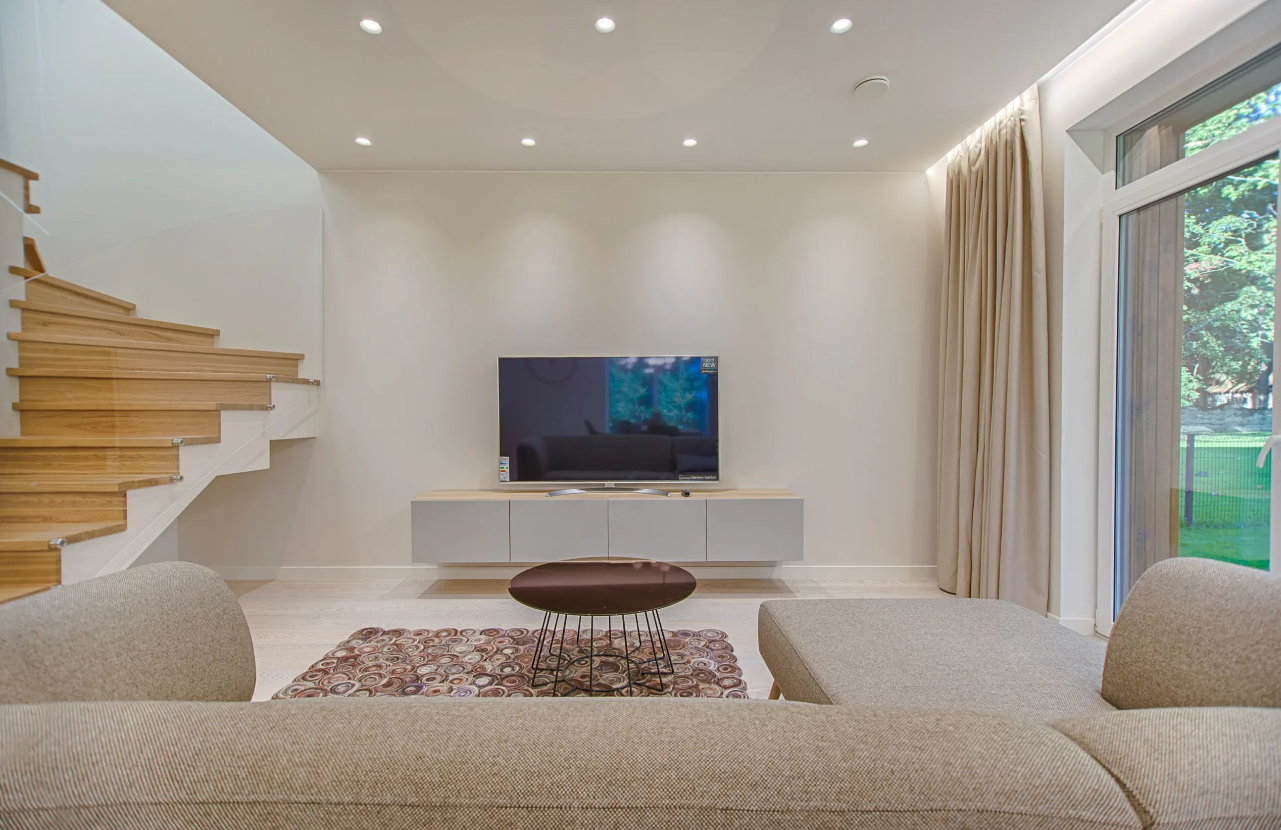

Những lưu ý khi chọn bóng đèn phòng khách

Lựa chọn theo cường độ ánh sáng

Ánh sáng tự nhiên luôn là nguồn ánh sáng tốt nhất cho tâm lý, sức khỏe và hoạt động sinh hoạt thường nhật của con người. Góc độ chiếu sáng cơ bản, màu và cường độ ánh sáng tự nhiên là nguồn năng lượng tốt đối với cảm giác không gian của con người. Màu ánh sáng tự nhiên giúp cân bằng cảm xúc, trạng thái và duy trì sự tỉnh táo, tập trung cho con người suốt cả ngày dài.

Do đó, với không gian sống có tần suất sử dụng liên tục hàng ngày như phòng khách, việc lựa chọn đèn chiếu sáng có màu và cường độ ánh sáng gần giống sáng tự nhiên nhất là điều rất đáng cân nhắc lựa chọn, để không ảnh hưởng đến chất lượng cuộc sống và duy trì trạng thái tích cực cho tất cả các thành viên trong gia đình, góp phần vào xây dựng không khí gia đình chan hòa, bình yên và là nơi để trở về sau những bộn bề bên ngoài.

Lựa chọn màu ánh sáng của đèn phù hợp với phong cách nội thất và màu sắc chủ đạo của không gian

Màu sơn tường thường sẽ thay đổi khi chịu tác động của đèn chiếu sáng. Ví dụ: đèn ánh sáng trắng giúp màu sơn ở trạng thái nguyên bản; đèn ánh sáng vàng làm tường trắng có màu vàng, màu hồng thành đỏ, màu trắng kem thành vàng,…

Các phong cách trang trí nội thất sẽ đem lại những hiệu ứng thị giác khác nhau khi kết hợp với ánh sáng của phòng khách: đồ gỗ kết hợp với đèn có màu trung tính đến màu ấm sẽ đem lại vẻ sang trọng cho ngôi nhà, nội thất phong cách Scandinavian lại phù hợp với đèn chiếu sáng có màu trắng, đem đến cảm giác gần gũi với thiên nhiên; nội thất phong cách tối giản hoặc phong cách Lagom thường phù hợp để kết hợp với các loại đèn có màu trung tính hoặc màu ấm, tăng thêm cảm giác gần gũi mà không làm mất đi sự thoáng đãng của không gian.

Lựa chọn theo tập trung điểm nhấn

Với những khu vực cần tạo điểm nhấn cho phòng khách, các thiết bị chiếu sáng nên có điện áp thấp để rọi vào. Bên cạnh đó, cũng có thể dùng các loại đèn trần hắt ngược lên trần để tạo ánh sáng nhưng không ảnh hưởng đến thị giác. Đối với những phòng khách nhỏ hẹp, không nên sử dụng đèn chùm mà thay vào đó là các đèn led âm tường, đèn ốp trần để tiết kiệm diện tích một cách tối đa.

Sử dụng công tắc đèn độc lập

Không nên sử dụng các đèn chung một công tắc. Sử dụng hệ thống công tắc đèn độc lập từng khu vực khác nhau, từng dòng đèn để phân biệt các chức năng và mục đích chiếu sáng khác nhau. Bố trí công tắc đèn độc lập giúp lựa chọn ánh sáng, lượng đèn sử dụng phù hợp, bật – tắt những khu vực không cần thiết để tiết kiệm điện năng.

Tính toán và bố trí đèn chiếu sáng phòng khách

Nhìn chung, khi tính toán và lên phương án bố trí đèn chiếu sáng phòng khách cũng cần trải qua những công đoạn giống với khi tính toán phương án chiếu sáng cho các khu vực khác như phòng ngủ, phòng làm việc,… Điều cần lưu ý là công năng sử dụng của các không gian khác nhau, nên sẽ có sự điều chỉnh về số lượng đèn, loại đèn, màu ánh sáng để phù hợp với nhu cầu sử dụng.

Các tính toán cần thực hiện để lên phương án bố trí đèn chiếu sáng phòng khách:

• Tính diện tích và chiều cao không gian phòng khách: cần lưu ý tính toán gần chuẩn nhất diện tích mặt sàn tổng thể, diện tích cần chiếu sáng tập trung, chiều cao trần và loại trần phù hợp để lắp đặt và sử dụng loại đèn chiếu sáng nào? Công suất bao nhiêu là tối ưu nhất?

Tính tổng lượng chiếu sáng cần dùng cho căn phòng theo công thức:

Tổng lượng ánh sáng cần sử dụng (Lm) = diện tích phòng * tiêu chuẩn quang thông/ đơn vị diện tích

• Tính công suất đèn phù hợp với phòng khách:

Tổng công suất = Tổng lượng ánh sáng cần dùng/ hiệu suất phát quang của đèn

Trong đó, hiệu suất phát quang của đèn LED thể hiện lượng quang thông (lumen) phát ra trên một đơn vị công suất, đơn vị là lumen/watt. Bóng đèn LED thông thường có hiệu suất phát quang nằm trong khoảng 80-130 lumen/watt. Chúng ta sẽ chọn công suất bất kỳ trong khoảng này để tính tổng công suất, thông thường là 100 lumen/watt (công suất trung bình của một sản phẩm đèn LED có chất lượng tốt)

• Tính số lượng đèn cần thiết cho phòng khách:

Sau khi tính được tổng công suất, chúng ta chia cho công suất của 1 bóng đèn LED để xác định số bóng đèn cần thiết. Công suất bóng đèn sẽ khác nhau tùy thuộc vào từng phòng chức năng. Cụ thể:

Số bóng đèn LED = Tổng công suất / công suất của 1 bóng đèn.

Tổng Kết

Trên đây là những lưu ý lựa chọn bóng đèn phòng khách hy vọng sẽ hữu ích đối với Quý khách hàng. Quý khách có thể để lại câu hỏi và nhận tư vấn chi tiết từ ELEO – thương hiệu thiết bị điện, thiết bị chiếu sáng đã có 20 năm kinh nghiệm và uy tín trên thị trường, với đa dạng lựa chọn về mẫu mã, công dụng sản phẩm.

Ký hiệu 1 và C trên công tắc điện là gì? Thường thì trên các loại công tắc đều có những ký hiệu dành riêng cho chúng như: Ký hiệu c, 1,…

Tuy nhiên, để giải mã Ký hiệu 1 và c trên công tắc điện là gì?. Mời bạn cùng tìm hiểu bài viết bên dưới của ELEO nhé!

Công tắc điện là gì?

Công tắc điện là một trong những thiết bị điện để thiết kế đóng hoặc ngắt dòng điện trong mạch một cách tự động hoặc cũng có thể là thủ công. Mỗi ứng dụng điện và điện tử sử dụng ít nhất một công tắc để thực hiện nhiệm vụ “Bật” và “Tắt” thiết bị.

Công tắc điện thường mang cho mình công dụng dùng để liên kết cùng các mạch điện chiếu sáng hoặc đi kèm cùng với đồ dùng điện.

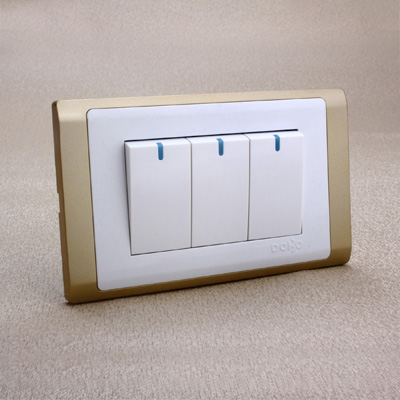

Ký hiệu C và 1 trên công tắc điện là gì?

Thông thường bạn sẽ thấy trên các mẫu công tắc có những ký hiệu riêng và được tô màu khác.

Ký hiệu 1 và c trên công tắc điện

• Ký hiệu 1 trên công tắc điện là ký hiệu của 1 chiều.
• Ký hiệu c trên công tắc điện là ký hiệu của 2 chiều.

Phân loại công tắc

Việc để phân loại công tắc bạn cần phải dựa vào 2 yếu tố chính gồm:

• Dựa vào số cực phân các loại công tắc điện thành công tắc điện hai cực, công tắc điện ba cực,…
• Dựa vào các thao tác đóng và cắt phân thành các loại công tắc bật cũng như công tắc bấm, công tắc xoay,…

Nguyên lý hoạt động của công tắc điện

Công tắc điện có nguyên lý hoạt động cũ khá đơn giản và dễ hiểu. Khi đóng công tắc cực động sẽ tiếp xúc với cực tĩnh làm kín mạch. Khi công tắc đóng thì cực động sẽ tách khỏi cực tĩnh và làm hở mạch ngắt điện khỏi thiết bị.

Vị trí lắp đặt của công tắc thường sẽ nằm ở bên trên dây pha, nối tiếp cùng với tải và phí sau của cầu chì.

Một số loại công tắc phổ biến trên thị trường

Công tắc điện 1 chiều (2 cực)

Công tắc điện 1 chiều hoặc còn được xem là công tắc 2 cực có 1 tiếp điểm bao gồm 2 cực: 1 là cực động và 2 là cực tĩnh.

Công tắc này thường được lắp đặt ở bên trong các mạch điện có công suất nhỏ và không lớn, dùng để điều khiển các thiết bị sinh hoạt trong gia đình như tivi, đèn, quạt,…Dễ dàng sử dụng cũng như lắp đặt.

Công tắc điện 2 chiều (3 cực)

Công tắc 2 chiều còn được gọi là công tắc 3 cực và còn được xem là loại công tắc có 3 tiếp điểm, mỗi một công tắc có 1 cực đầu vào và 2 cực đầu ra.

Nếu như bạn muốn sử dụng hai công tắc điều khiển cùng một thiết bị ở hai vị trí khác nhau. Loại công tắc này thường cũng được sử dụng trong các mạch điện như cầu thang ở các tòa nhà cao tầng.

Công tắc dimmer đèn và quạt

Thiết bị này thường được sử dụng phổ biến trong việc điều chỉnh với độ sáng của nhiều loại đèn cũng như tốc độ quay của quạt.

Công tắc của dimmer mang lại cho bạn những trải nghiệm cực tốt về việc xử lý độ sáng, tốc độ quay của quạt trong việc kiểm soát điện năng tiêu thụ từ đó giúp tiết kiệm điện năng cũng trở nên tốt hơn.

Có thể bạn cần: Bảng báo giá thiết bị điện Panasonic mới nhất

Công tắc điện thông minh

Sản phẩm công tắc với nhiều ứng dụng công nghệ mới, hiện đại cho phép người dùng có thể dễ dàng điều khiển tắt cũng như mở các thiết bị điện trong gia đình thông qua thiết bị điện trực tiếp hoặc điện thoại.

Chỉ với một chiếc máy tính cũng như điện thoại là bạn có thể dễ dàng kết nối được internet hoặc bạn có thể dễ dàng điều khiển thiết bị điện ở trong nhà dù bạn đang ở bất cứ nơi đâu.

XEM THÊM: Ý Nghĩa Ký Hiệu N Và L Trên Thiết Bị Điện Là Gì?

Tổng kết

Hy vọng với những thông tin ELEO chia sẻ ở trên, bạn đọc sẽ hiểu rõ hơn về ký hiệu C và 1 trên công tắc điện.

Công tắc ổ cắm điện âm tường là thiết bị điện để điều khiển bật tắt đèn hoặc các thiết bị điện trong nhà, được chôn âm dưới tường chỉ để lộ ra phần mặt và hạt để người sử dụng có thể bật – tắt các thiết bị kết nối tới nó.

Trong tiếng anh công tắc có nghĩa là Switch. Đây là loại công tắc có 2 chức năng, vừa là ổ cắm và vừa là công tắc. Với chức năng của bên công tắc người dùng sẽ sử dụng với mục đích bật/tắt để hệ thống điện lưu thông. Ngược lại bên ổ cắm sẽ là đường dẫn kết nối và cũng đóng vai trò chủ chốt quan trọng khi để các thiết bị điện liên kết với nhau.

Bởi tính năng tiện nghi và dễ mua nên sản phẩm này không chỉ là vật dụng quan trọng trong các gia đình, mà còn là mạch điện của công nghiệp. Loại công tắc ổ cắm điện này thường được sử dụng nhiều hơn so với các loại ổ cắm thông dụng hằng ngày hiện nay.

Song hành cùng công tắc điện âm tường còn có công tắc điện gắn nổi hoặc âm sàn. Vậy vì sao nên dùng công tắc điện âm tường? Hãy cùng ELEO tìm hiểu thêm nhé.

5 lý do nên dùng công tắc ổ cắm điện âm tường

Tính thẩm mỹ

Nhờ được chôn âm trong tường nên toàn bộ phần đế và phần thân của công tắc sẽ không lộ ra ngoài. Nhờ đó, tại vị trí lắp đặt công tắc sẽ gần bằng với mặt phẳng của tường giúp bức tường đẹp có tính thẩm mỹ hơn.

Tính an toàn

Với cách lắp đặt ổ cắm điện âm tường, mọi bộ phận điện sẽ được bảo vệ bởi đến và vỏ ngoài sau đó được chôn âm trong tường. Nhờ đó mang đến sự an toàn tuyệt đối cho chính người sử dụng cũng như hệ thống điện trong gia đình.

Lắp đặt dễ

lắp đặt ổ cắm điện âm tường được thực hiện khi phần thô của công trình được hoàn thiện. Nhờ đó, toàn bộ hệ thống điện sẽ đi âm dưới tường.

Giá thành rẻ

Đối với những dòng đặc biệt như ổ cắm điện âm sàn cần sử dụng những chất liệu đặc biệt cách điện, chống thấm nước. Điều kiện hoạt động cũng khắc nghiệt hơn do đó giá thành dòng này đắt hơn rất nhiều so với những ổ cắm điện âm tường.

Đối với dòng công tắc điện đi nổi đường dây thiết kế cần theo thẩm mỹ của ngôi nhà. Tại công tắc điện âm tường đường dây điện đi âm tường được đi theo đường ngắn nhất nhờ đó giúp tiết kiệm chi phí đáng kể.

Độ bền cao

Được lắp đặt âm tường ít được tiếp xúc với thời tiết khí hậu khắc nghiệt, các tác nhân bên ngoài như con người, côn trùng, …Giúp tăng tuổi thọ cho sản phẩm.

Ngày nay, đại đa số các công trình dù lớn nhỏ, các công trình từ nhà ở, biệt thự, nhà hàng, khách sạn đều lựa chọn ổ cắm điện âm tường là giải pháp tối ưu nhất.”

Tổng kết

Trên thị trường thiết bị điện hiện nay có rất nhiều dòng sản phẩm, model công tắc điện âm tường. Song hành với đó cũng có các mức giá khác nhau. Bởi vậy, khách hàng có nhiều lựa chọn nhằm đáp ứng với tiêu chí và yêu cầu mong muốn của khách. ELEO xin giới thiệu đến quý khách hàng sản phẩm ổ cắm công tắc âm tường chất lượng cao, đẹp và thẩm mỹ. Tham khảo tại đây.

cách đi dây điện âm tường cần lưu ý những gì? Ngày nay, để đảm bảo thẩm mỹ cũng như tiện ích sử dụng ổ cắm điện, các nhà sản xuất đã cho ra đời dòng sản phẩm chuyên dụng sử dụng lắp âm tường. Cũng có nguyên lý làm việc như ổ cắm điện thông thường là truyền tải điện năng từ nguồn thông qua phích cắm đi đến các thiết bị điện. Tuy nhiên cách lắp đặt của ổ cắm điện âm tường lại có chút khác, vì vậy trong khuôn khổ bài viết này, ELEO chia sẻ tới các bạn một số lưu ý khi lắp đặt và sử dụng dòng sản phẩm này.

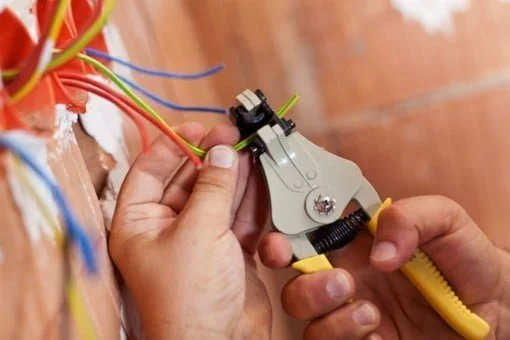

Những lưu ý về cách đi dây điện âm tường

Phần lắp đặt

• Bởi ổ cắm được chôn âm tường do đó, khi lắp đặt cần xác định chính xác kích thước mà bạn cần lắp để tiến hành khoan đục tạo kích thước đúng giúp quá trình lắp đặt nhanh, nâng cao tính thẩm mỹ.
• Phần dây của ổ cắm âm tường được đi hoàn toàn âm trong tường nên hệ thống dây này cần được bảo vệ bởi hệ thống ống luồn dây điện chuyên dụng.
• Tránh đặt ổ cắm ở những nơi gần nước, lửa, trong tầm với của trẻ em

Khi sử dụng

Cũng như sử dụng ổ cắm điện thông thường, ổ cắm điện âm sàn cũng có những lưu ý tương tự dưới đây:

• Ổ cắm điện cần được thường xuyên kiểm tra, nếu phát hiện hư hỏng hay lỗi cần sửa chữa ngay lập tức không nên để lúc xảy ra sự cố mới thay thế, sửa chữa.
• Khi sử dụng ổ cắm tay khô ráo, nếu tay ẩm ướt dễ làm truyền điện gây tai nạn điện giật sẽ rất nguy hiểm.
• Khi cắm phích cắm cần phải dứt khoát không được lay ổ điện sẽ làm ổ cắm điện nhanh bị lỏng gây hiện tượng rò rỉ điện, gây hiện tượng tia lửa điện.

Nguyên tắc và các bước lắp đặt hệ thống dây điện âm tường

Hệ thống dây điện âm tường mang lại giá trị rất nhiều cho người sử dụng, về mặt thẫm mỹ cũng như tiết kiện được khá nhiều chi phí khác. Ngoài ra trong quá trình sử dụng hệ thống này còn hỗ trợ người dùng tránh khõi các tai nạn về điện đáng tiếc do dây điện lòng thòng chặt chịt trong nhà gây ra. Vậy khi lắp đặt hệ thống này có những nguyên tắc gì, các bước tiến hành như thế nào là đúng và chuẩn hãy cùng chúng tôi tìm hiểu nhé!

Để có thể sử dụng được lâu dài và tận dụng được triệt để lợi ích của hệ thống dây điện âm tường trong quá trình lắp đặt bạn cần phải tuân thủ những bước chính dưới đây:

Bước 1. Xác định vị trí đặt thiết bị

Đầu tiên các bạn cần phải xác định được vị trí các thiết bị điện đặt trong ngôi nhà của bạn (ví dụ: đèn, ổ cắm, máy lạnh, CB, tủ điện,…) để đưa ra đường đi dây điện của bạn tới vị trí bạn cần đặt các thiết bị điện.

Bước 2. Lên sơ đồ đường đi dây điện

Khi đã xác định được các vị trí đặt các thiết bị điện rồi thì bạn cần phải vẽ lên sơ đồ đường đi của hệ thống điện nhà bạn để dể dàng trong việc thi công cũng như sửa chữa khi có trục trặc sau này.

Bước 3. Thi công hệ thống điện âm tường

Thi công là khâu quan trọng nhất trong cả quá trình thi công cho nên các bạn cần chú trọng trong khâu này cũng như đảm bảo kĩ thuật và thẩm mỹ trong khâu này.

1. Hoàn thiện >> Sau khi đã đi đường ống và luồn dây xong bạn dùng hồ xây để trám lại những đường ống đã đi trước đó sao cho đảm bảo và thẩm mỹ.
2. Đào rãnh >> Khi đã có bản vẽ sơ đồ đường đi của dây điện mà ở bước trước các bạn đã làm. Bây giờ các bạn dùng phấn hoặc một vật gì đó có thể vẽ lên tường vẽ theo sơ đồ đường đi dây sao cho đường đi thật hệ thống và thẩm mỹ. » Bước tiếp theo là các bạn dùng máy cắt tường để cắt theo đường vẽ rồi dùng máy khoan hoặc máy đục đục theo đường cắt ( Lưu ý: đường đục của bạn có độ sâu hoặc độ rộng tùy theo đường ống bạn muốn đi).
3. Đi ống >> Các bạn có thể dùng ruột gà hoặc ống cứng (tùy theo sở thích và điều kiện của mỗi người) đưa vào rảnh buộc lại bằng dây kẽm để cho dây cố định.
4. Luồn dây >> Bạn có thể luồn dây điện vào ống trước khi hoàn thiện hoặc sau khi hoàn thiện. Theo mình thì bạn nên luồn dây trước khi hoàn thiện để tránh trường hợp không luồn dây được ta phải đục ra làm mất thời gian và thẩm mỹ.

Nguyên tắc cách đi dây điện âm tường

Trước tiên chúng ta nên tìm hiểu về các loại dây đi âm tường và âm trong sàn bao gồm các loại đây điện sau đây:

• Dây điện các loại
• Dây cáp mạng ADSL + mạng nội bộ
• Dây điện thoại
• Dây cáp tivi

Một số các nguyên tắc cơ bản khi bạn đi dây điện âm tường trong nhà mà bạn cần biết như sau:Tùy theo số lượng đèn và máy móc thiết bị sử dụng trong nhà mà kỹ sư điện tính toán để đưa ra các quy cách dây cho phù hợp và an toàn.Trục dây chính từ đồng hồ đi lên hết các tầng theo kiểu xương sống sẽ có tiết diện cáp từ 6mm → 11mm ( tuỳ thuộc vào tổng công suất sử dụng các thiết bị ) đến từng tầng có CB ngắt tầng. Từ CB ngắt tầng chia ra các phòng và mỗi phòng lại có CB ngắt phòng riêng. Quy cách dây nối từ CB tầng cho các CB phòng phải từ cáp 4mm, dây cấp cho bóng đèn là dây 1,5mm , dây cấp cho ổ cắm là 2.5mm. Ngoài ra còn có dây te hay dây mát (dây khử điện rò, chống giật) đi vào từng ổ cắm và nối với cọc đồng chôn trong đất (cọc te) tiết diện dây này từ 1.5mm → 4mm.

Các loại dây cấp tín hiệu như:

Điện thoại (sử dụng cáp 2 đôi x 0.5).

Mạng internet + mạng nội bộ (sử dụng cáp RJ45 chuẩn Cat5E hoặc Cat6E).

Tivi truyền hình cáp (sử dụng cáp đồng trục RG-6).

Nguyên tắc chung là không được nối trên đường đi, phải được kéo thẳng từ nơi đặt tổng đài (PBX, Router, Switch) đến ổ cắm cần sử dụng. Đặc biệt là tránh đi chung ống với dây điện sẽ không sử dụng được vì đặc thù của những loại dây này là truyền tín hiệu, nếu đi chung với dây điện sẽ gây hiện tượng xung nhiễu dẫn đến việc mất tín hiệu, dễ thấy nhất là hiện tượng nghe không rõ ở điện thoại hay mất đường truyền (rớt mạng) ở mạng internet và mạng nội bộ. Nếu cẩn thận khi chọn loại dây tín hiệu bạn nên chọn các loại dây có lớp vỏ nhôm bọc ngoài, đây là lớp chống nhiễu, mặc dù giá của nó cao hơn loại dây không có lớp chống nhiễu nhưng xét về độ tin cậy và độ an toàn dữ liệu trên đường truyền thì đây là lựa chọn đúng đắn.

Đi dây điện âm tường thì cần chú ý những gì?

Đi dây cáp điện âm tường vừa tránh xảy ra tại nạn do bất cẩn, đặc biệt là nhà có trẻ nhỏ, vừa đảm bảo thẩm mỹ cho ngôi nhà. Tuy nhiên, đi dây không đúng kỹ thuật có thể gây tổn thất, rò điện, thậm chí nguy hiểm đến tính mạng người sử dụng. Do vậy, cần lưu ý những điểm sau:

Nên tuân theo nguyên tắc đi điện âm tường:

• Dùng mầu giống nhau đối với các dây nóng của cùng một đường điện phân phối, khác nhau với hai đường điện phân phối (dây nóng của đường phân phối 1 có màu đỏ, dây nóng đường phân phối 2 có màu vàng).
• Chia đường điện thành nhiều nhánh để dễ thao tác ngắt điện cục bộ từng khu vực khi thay, lắp hay sửa chữa.
• Luồn dây điện trong các ống nhựa. Các ống này phải đảm bảo cứng, chịu lực và chống thấm nước.
• Đi dây ở những nơi khô ráo, tránh xa các nguồn nhiệt lớn hơn 70ºC.
• Luồn dây trong ống với mật độ chiếm chỗ của dây so với tiết diện ống dưới 75%.
• Sử dụng ống luồn đàn hồi với hệ thống dây dẫn điện lắp đặt tại những nơi như trần la phông, trần thạch cao, tường gạch ống…
• Dùng mầu riêng biệt đối với hệ thống nối đất (nên chọn dây màu xanh sọc vàng hoặc vàng sọc xanh).

Tổng kết

Trên đây là những lưu ý về cách đi dây điện âm tường, hy vọng với những thông tin trên bạn đọc có thể đi dây điện một cách an toàn tại nhà.

Quý khách có thể tham khảo các sản phẩm dây cáp điện và ổ cắm âm tường do công ty ELEO cung cấp.

Bảng điện gia đình? Trong cuộc sống của mỗi gia đình không thể nào tránh khỏi những lúc các thiết bị điện bị hư hỏng. Tuy nhiên không phải lúc nào chúng ta cũng gọi những người thợ sửa chữa đến nhà ngay lập tức được. Đối với những lỗi nhỏ, các gia đình hoàn toàn có thể tự khắc phục bằng cách trang bị cho mình những kiến thức hữu ích về điện. Bài viết dưới đây, ELEO sẽ hướng dẫn lắp bảng điện gia đình đúng cách và dễ dàng. Bạn có thể tham khảo và áp dụng vô cùng hiệu quả!

Bảng điện là gì? Có tổng cộng bao nhiêu loại bảng điện?

Bảng điện là một bộ phận quan trọng bên trong hệ thống mạng điện của gia đình. Nó có chức năng phân phối và điều khiển nguồn năng lượng điện cho hệ thống mạng điện cùng với các các thiết bị sử dụng điện trong nhà. Bên trên bảng điện thường lắp những thiết bị đóng cắt, bảo vệ và lấy điện.

Có 2 loại bảng điện gồm: bảng điện chính và bảng điện nhánh.

Bảng điện nhánh đóng vai trò cung cấp điện đến các đồ dùng điện dân dụng. Trên đó thường lắp các thiết bị như: cầu chì, công tắc và ổ lấy điện.

Bảng điện chính có nhiệm vụ cung cấp nguồn năng lượng điện cho toàn bộ hệ thống điện. Bên trên bảng điện này thường lắp cầu dao, cầu chì và aptomat tổng.

Các vật dụng cần thiết khi lắp bảng điện gia đình

Để có thể tự thực hiện cách đấu ổ điện trong nhà, các gia đình cần trang bị cho mình các dụng cụ và vật liệu để sử dụng mỗi khi cần. Dưới đây là một số trang bị cần thiết cho các gia đình để thực hiện cách lắp bảng điện dân dụng:

Dụng cụ không thể thiếu khi lắp bảng điện

• 1 chiếc kìm cắt dây điện
• 1 chiếc kìm mỏ nhọn
• 1 con dao nhỏ
• 1 chiếc khoan tay
• Các loại tua vít có kích thước to, nhỏ, vừa phù hợp
• 1 chiếc bút thử điện

Vật liệu cần thiết để thực hiện cách đấu bảng điện dân dụng

• Bảng điện dân dụng/ Bảng điện gia đình.
  Vài cuộn băng dính cách điện.
  1 cuộn giấy ráp lớn.

Các thiết bị điện

• Ổ cắm và phích cắm phù hợp
• Những chiếc cầu chì
• Các loại công tắc 2 cực
• Đui và bóng đèn
• Dây điện lõi 1 sợi có trọng tải phù hợp.

Chia sẻ hướng dẫn lắp bảng điện gia đình đơn giản nhất

Làm thế nào để đấu lắp bảng điện gia đình đúng cách, đảm bảo an toàn và hiệu quả nhất? Để lý giải điều này, hãy tham khảo hướng dẫn lắp bảng điện gia đình của các đơn vị sản xuất có uy tín trên thị trường hiện nay sau đây nhé!

Hướng dẫn lắp bảng điện gia đình – Vẽ sơ đồ mạch điện gia đình

Để vẽ sơ đồ bảng điện dân dụng (hay sơ đồ bảng điện trong nhà) các bạn cần phải biết cách xác định các yếu tố cần thiết sau đây:

• Đảm bảo an toàn tuyệt đối trong suốt quá trình sử dụng
• Vị trí thực hiện cách đấu điện dân dụng phải thật hợp lý, thuận tiện và dễ dàng cho việc lắp đặt.
• Tìm hiểu rõ mục đích lắp đặt và sử dụng bảng điện gia đình.
• Đảm bảo vị trí và cách thức lắp đặt các phần tử của mạch điện phải khoa học, đảm bảo tính thẩm mỹ và hiệu quả sử dụng cao.
• Lựa chọn cách lắp đặt dây dẫn bên trong bảng điện nên sử dụng dây chìm hay dây nổi.

Các bước vẽ sơ đồ mạch điện cho bảng điện

Trước khi lắp bảng điện cho gia đình, các bạn nên phác thảo trước sơ đồ mạch điện phù hợp để lắp đặt trong nhà. Dưới đây là các bước thực hiện vẽ sơ đồ mạch điện đơn giản, các bạn có thể tham khảo:

• Bước 1: Tiến hành vẽ đường dây nguồn.
• Bước 2: Xác định vị trí để lắp đặt bảng điện, bóng đèn cùng các thiết bị sử dụng điện cần thiết.
• Bước 3: Xác định vị trí lắp các phần tử và các thiết bị trên bảng điện
• Bước 4: Thực hiện cách nối dây trong bảng điện theo sơ đồ nguyên lí

Cách lắp đặt bảng điện dân dụng

Sau khi đã chuẩn bị đầy đủ các vật dụng cần thiết và hoàn thiện bản vẽ sơ đồ mạch điện, hãy bắt tay vào thực hiện cách đấu bảng điện gia đình theo các bước dưới đây:

Bước 1: Vạch dấu các lỗ khoan

Bố trí các thiết bị trên bảng điện sao cho hợp lý, sau đó vạch dấu chính xác các lỗ khoan cần thiết.

Bước 2: Khoan lỗ vào bảng điện

Lựa chọn mũi khoan thích hợp với lỗ luồn dây và ốc vít. Sau đó khoan lỗ chuẩn xác tại các vị trí mà bạn đã vạch dấu từ trước đó. Hãy nhớ khoan lỗ thẳng để quá trình luồn dây diễn ra một cách dễ dàng và nhanh chóng nhé!

Bước 3. Nối dây mạch điện

Tiến hành nối dây các thiết bị điện ở trên bảng điện giống như sơ đồ đã vẽ ở trên. Quá trình nối dây phải theo đúng yêu cầu kỹ thuật để đảm bảo độ an toàn khi sử dụng các thiết bị điện.

Bước 4: Lắp đặt các thiết bị vào bảng điện

Hãy cố định cầu chì, công tắc cũng như các ổ cắm điện vào những vị trí đã vạch dấu và khoan lỗ trước đó. Lưu ý lắp các thiết bị đúng vị trí, chắc chắn và đảm bảo độ an toàn cao cho gia đình.

Bước 5: Kiểm tra mạch điện

Cuối cùng nối bảng điện với dây nguồn, sau đó vận hành thử bảng điện mà bạn lắp nhé!

Hy vọng với bản hướng dẫn cách lắp bảng điện gia đình trên đây, các bạn sẽ dễ dàng lắp đặt và sửa chữa lỗi bảng điện trong gia đình của mình. Chúc các bạn thành công!

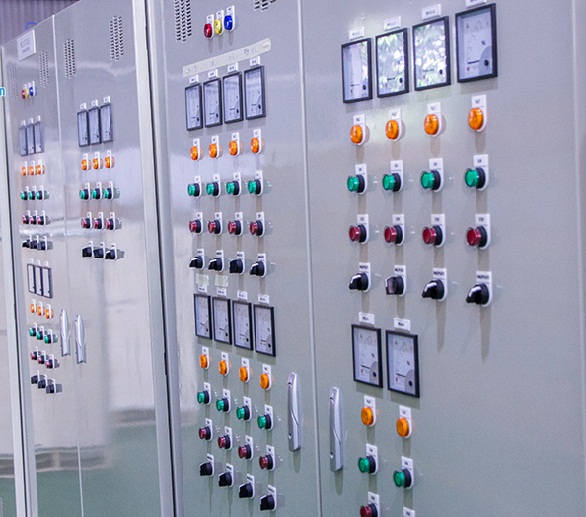

Tủ điện công nghiệp được sử dụng ở rất nhiều các công trình, nhà máy, các tòa nhà cao tầng. Các thiết bị trong tủ điện công nghiệp bao gồm nhiều thiết bị khác nhau và đóng vai trò vô cùng quan trọng trong việc ổn định chất lượng của hệ thống điện. Tham khảo bài viết dưới đây để tìm hiểu chi tiết về các thiết bị cần có ở tủ điện công nghiệp.

Tủ điện công nghiệp là gì?

Đây là một thiết bị quan trọng được ứng dụng ở hầu hết trong hệ thống điện công nghiệp. Tủ điện công nghiệp phải đảm bảo về những tiêu chí như độ ổn định khi vận hành, bền bỉ theo thời gian và hoạt động liên tục. Hơn thế nữa, chúng phải hoạt động một cách chính xác ở các môi trường khác nhau.

Vì được ứng dụng trong ngành công nghiệp nên hệ thống cấu trúc mạch điều khiển ở tủ điện công nghiệp phức tạp hơn nhiều so với tủ điện dân dụng. Chúng được lắp đặt ở những nơi cần cung cấp điện với công suất lớn.

Được làm chủ yếu từ những tấm kim loại hoặc composite, có kích thước và độ dày tùy theo nhu cầu sử dụng. Thông thường, bên ngoài tủ đều được sơn tĩnh điện trơn hoặc nhăn, có màu sắc tùy vào người đặt.

Chức năng của các thiết bị trong tủ điện công nghiệp

Các thiết bị trong tủ điện công nghiệp là các thiết bị điện, được lắp đặt với nhiều mục đích khác nhau như cắt, đóng, bảo vệ thiết bị, điều khiển, chuyển đổi, kiểm tra, điều chỉnh và hỗ trợ kiểm soát mọi vận hành của hệ thống lưới điện và các máy móc sử dụng điện.

Thêm vào đó, các thiết bị này còn có chức năng kiểm tra cũng như điều chỉnh, đo lường biến đổi ở các quá trình không điện khác nữa.

Các thiết bị trong tủ điện công nghiệp gồm những gì?

Để đảm bảo sự ổn định cho mạng lưới điện cũng như máy móc hoạt động thì tủ điện công nghiệp có chứa rất nhiều thiết bị khác nhau.

ELEO sẽ giới thiệu đến bạn 6 nhóm thiết bị chính ngay dưới đây.

Nút nhấn

Ở hầu hết các loại tủ điện công nghiệp đều có nút nhấn. Chúng thường được thiết kế ở mặt trước tủ để giúp cho quá trình vận hành, sử dụng trở nên thuận tiện hơn.

Ngoài ra, để sử dụng trong các trường hợp bị sự cố, thì tủ điện còn có thiết kế nút nhấn khẩn cấp. Thực hiện chức năng đóng cắt toàn bộ mạch trong hệ thống điện.

Rơ le (Relay)

Rơ le thường được sử dụng ở hệ thống điều khiển có tiếp điểm. Loại relay được ứng dụng nhiều nhất hiện nay là relay điện từ.

Chúng gồm có những bộ phận như tiếp điểm chung, tiếp điểm thường đóng, tiếp điểm thường mở, cuộn dây, mạch từ, lò xo, nắp, nguồn nuôi rơ le…

Aptomat

Aptomat hay còn gọi là CB, với vai trò đa dạng như bảo vệ sự cố ngắn mạch, quá tải hay dòng điện rò, quá áp…

Tuy nhiên, chức năng chính của CB là bảo vệ sự an toàn cho các động cơ điện trước tình trạng quá tải và ngắn mạch. Còn một số CB cải tiến mới có chức năng chống dòng rò, hay CB chống giật.

CB đang dần trở nên phổ biến hơn vì chức năng đa dạng và sự tối ưu mà nó mang lại. Chúng dần được thay thế cho cầu chì hay cầu dao.

Contactor

Hay còn được gọi là khởi động từ, là một trong các thiết bị trong tủ điện công nghiệp. Contactor là khí cụ điện hạ áp, thực hiện chức năng đóng cắt các mạch điện động lực, điều khiển động cơ hay máy sản xuất một cách thường xuyên.

Khởi động từ còn được dùng để chuyển mạch, đóng mở cầu dao. Có hai loại contactor chính là contactor đơn và đa. Vì vậy, tùy vào mục đích sử dụng mà bạn nên lựa chọn loại phù hợp cho tủ điện.

Phụ kiện tủ điện

Trong tủ điện công nghiệp thường có thêm một số phụ kiện như các loại đồng hồ Volt, ampe, đồng hồ tủ điện đa năng, biến điện áp, biến dòng điện, biến tần, quạt tủ điện, gối đỡ…

Một số thiết bị bảo vệ khác

Gồm các thiết bị như relay nhiệt, relay bảo vệ pha hay relay bảo vệ.

Relay bảo vệ: Bao gồm relay bảo vệ chạm đất, bảo vệ dòng rò, báo vệ đảo pha, bảo vệ kém áp, bảo vệ quá dòng, bảo vệ mất pha, bảo vệ thiếu tần số, bảo vệ quá tần số,…

Relay nhiệt (Rơ le nhiệt): Có chức năng bảo vệ động cơ, mạch điện khỏi một số sự cố như quá tải, tự động đóng cắt phần tiếp điểm. Loại relay này thường được kết hợp cùng với contactor.

Relay bảo vệ pha: Đóng vai trò ngắt nguồn điện tổng khi có sự cố ảnh hưởng đến dòng điện như mất pha, rớt pha, bảo vệ theo thứ tự pha. Từ đó, giúp thiết bị hoạt động đúng chiều trước những thay đổi của vị trí nguồn.

Bài viết trên đã cung cấp đến bạn về nhóm các thiết bị điện trong tủ điện công nghiệp. Hy vọng với những thông tin trên, bạn có thể hiểu hơn về tủ điện và là cơ sở để chọn loại tủ phù hợp nhất.
