Category: Hướng Dẫn Sử Dụng

Hiện nay, việc sử dụng điện 3 pha rất phổ biến trong cuộc sống. Nếu bạn đang thắc mắc cách đấu điện 3 pha 3 dây thì dưới đây là hướng dẫn chi tiết từ ELEO Electric. Hãy cùng chúng tôi tham khảo nội dung sau đây để biết cách đấu điện 3 pha 3 dây nhé!

Ứng dụng của cách đấu điện 3 pha 3 dây

Ứng dụng của cách đấu điện 3 pha 3 dây rất đa dạng và chủ yếu tập trung trong các lĩnh vực yêu cầu sử dụng điện với công suất lớn và độ ổn định cao. Dưới đây là một số ứng dụng cụ thể:

• Sản xuất công nghiệp: Cách đấu điện 3 pha 3 dây được sử dụng rộng rãi trong các nhà máy, xí nghiệp để cung cấp điện cho các máy móc, thiết bị công nghiệp như động cơ, máy nén khí, và máy hàn. Các thiết bị này yêu cầu nguồn điện ổn định để hoạt động hiệu quả và liên tục.
• Tòa nhà cao tầng và cơ sở thương mại: Trong các tòa nhà lớn như khách sạn, trung tâm thương mại, và văn phòng cao tầng, hệ thống điện 3 pha 3 dây được sử dụng để cung cấp điện cho thang máy, hệ thống điều hòa không khí, và hệ thống chiếu sáng. Điều này giúp đảm bảo an toàn và hiệu suất hoạt động cho toàn bộ tòa nhà.
• Hệ thống điện dân dụng quy mô lớn: Trong các biệt thự, nhà ở có diện tích lớn hoặc có nhiều thiết bị điện công suất cao, việc sử dụng cách đấu điện 3 pha 3 dây giúp giảm thiểu nguy cơ quá tải điện, đồng thời đảm bảo hoạt động ổn định cho các thiết bị như bơm nước, điều hòa công suất lớn, và hệ thống sưởi.
• Nông nghiệp: Trong các trang trại lớn, cách đấu điện 3 pha 3 dây được sử dụng để vận hành các thiết bị tưới tiêu, máy bơm nước, và các máy móc nông nghiệp khác, đảm bảo cung cấp điện liên tục và đủ mạnh cho hoạt động sản xuất.
• Hệ thống chiếu sáng công cộng và giao thông: Điện 3 pha 3 dây cũng được ứng dụng trong các hệ thống chiếu sáng đường phố, đèn tín hiệu giao thông, và các cơ sở hạ tầng công cộng, nơi cần nguồn điện ổn định để duy trì hoạt động liên tục.

Cách đấu điện 3 pha 3 dây không chỉ đảm bảo cung cấp điện ổn định và mạnh mẽ, mà còn giúp tăng hiệu suất sử dụng điện và giảm thiểu tổn thất năng lượng, làm cho nó trở thành lựa chọn hàng đầu trong nhiều lĩnh vực khác nhau.

Giới thiệu nguồn điện 3 pha

Nguồn điện 3 pha có nhiều ưu điểm nổi trội hơn so với điện 1 pha như:

• Tăng cường công suất
• Tiết kiệm dây dẫn
• Hệ thống điện hoạt động ổn định hơn, hạn chế các nguy cơ chập cháy hoặc thiết bị không hoạt động.
• Các thiết bị điện tránh được tình trạng quá tải khi hoạt động với công suất lớn.

Nguồn điện 3 pha sử dụng loại dây điện 3 pha, đây là loại dây điện có tổng 3 – 4 dây bên trong. Trong mỗi công trình, dây điện 3 pha có thể bỏ vỏ bọc cách điện. Người dùng được lựa chọn mức điện áp phân phối phù hợp với nhu cầu, công trình cá nhân.

Cấu tạo của nguồn điện 3 pha

Dòng điện 3 pha được sử dụng chủ yếu trong hệ thống máy móc, trang thiết bị công nghiệp, những thiết bị công suất lớn nhờ vào khả năng tiết kiệm điện. Dòng điện 3 pha bao gồm:

• 4 dây dẫn: gồm 1 dây trung tính và 3 dây pha.
• Sử dụng điện áp chuẩn 380V.

XEM THÊM: Điện 3 Pha Là Gì? Hướng Dẫn Cách Đấu Điện 3 Pha

Cách xác định đầu dây motor 3 pha

Trước khi nắm được cách đấu nối động cơ điện thì bạn cần biết cách xác định đầu dây motor 3 pha chuẩn xác, dưới đây là các bước xác định đầu dây motor 3 pha như sau:

• Bước 1: Lấy 2 cặp dây còn lại (dây 3 và 4, dây 5 và 6) lần lượt đem chạm vào 2 đầu âm dương của cục pin.
• Bước 2: Để xác định các cặp dây thì phải sử dụng đồng hồ VOM. Thực hiện điều chỉnh đồng hồ đến thang điện trở bằng X1.
• Bước 3: Tiếp đó bắt đầu hãy tiến hành đo từng cặp dây để xác định dây nào lên là 1 cặp.
• Bước 4: Sau khi đã xác định thì thực hiện đánh dấu để ký hiệu lại từng cặp. Có thể tạm gọi tên lần lượt là các dây 1,2,3,4,5,6. Trong đó dây 1 và 2 là 1 cặp, dây 3 và 4 là 1 cặp, dây 5 và 6 là 1 cặp.
• Bước 5: Đồng hồ VOM cần thực hiện vặn thang điện trở lên chế độ 2.5DCmA.
• Bước 6: Tiếp đó, quấn que âm dương của chiếc đồng hồ VOM cùng với cặp dây 1 và 2 đã xác định ở trên.

Các cách đấu điện 3 pha 3 dây

Có nhiều sơ đồ đấu dây cho động cơ điện 3 pha, tuy nhiên, mỗi động cơ chỉ có một sơ đồ đấu dây đúng dựa trên nguồn điện cố định. Dưới đây là các sơ đồ cách đấu điện 3 pha 3 dây:

Sơ đồ đấu điện hình tam giác

Ví dụ: 1 động cơ điện 3 pha có thông số điện áp định mức là 220V/380V chạy trong mạng lưới điện hiện tại là 110V/220V 3 pha.

Trong trường hợp này thì động cơ điện sẽ được tiến hành đấu nối theo kiểu tam giác. Từ đó đảm bảo cho sự phù hợp giữa mức điện áp thấp (220V) của động cơ so với mức điện áp cao của lưới điện (220V).

Sơ đồ đấu điện hình sao

Các động cơ điện 3 pha sẽ có thông số điện áp định mức là 220V/380V và lưới điện hiện tại của động cơ sẽ là 220V/380V chạy điện 3 pha.

Trong trường hợp này thì động cơ điện sẽ được tiến hành đấu theo kiểu hình sao (Y). Nhờ vậy đảm bảo cho sự phù hợp giữa mức điện áp thấp (380V) của động cơ máy móc và mức điện áp cao của lưới điện quốc gia (380V).

Lưu ý khi đấu điện 3 pha 3 dây

• Motor điện công suất từ 3,7kW với lưới điện 380/660V, 50hz thì dùng cách đấu hình sao.
• Nếu động cơ ghi 127V/220V thì chỉ dùng cách đấu hình sao và dùng với điện áp là 220V chạy 3 pha.
• nếu động cơ ghi 380V/660V thì chỉ dùng cách đấu hình tam giác để dùng điện áp 220V/380V chạy 3 pha.
• Motor điện công suất từ 0,18 – 3,7kW với lưới điện áp 220/380V, 50hz thì dùng cách đấu tam giác.

Tổng Kết

Trên đây là hướng dẫn chi tiết từ ELEO Electric về các cách đấu điện 3 pha 3 dây hiệu quả và dễ dàng. Hy vọng với những hướng dẫn ở trên, người dùng đã hiểu rõ hơn về cách đấu loại dây này nhé!

Nối dây điện không đơn giản như nhiều người nghĩ, đề đảm bảo an toàn cho người sử dụng cần phải có kỹ thuật nối thật an toàn và bền bỉ với thời gian. Điện là cần thiết với đời sống của chúng ta nhưng nó luôn tiềm ẩn những nguy hiểm mà không thể lường trước được. Hãy làm theo hướng dẫn bên dưới của ELEO để bạn có thể yên tâm hơn cho hệ thống điện trong nhà.

1. Hướng dẫn nối dây điện khi bị đứt

a. Chuẩn bị dụng cụ:

• Bút thử điện
• Dao hoặc kéo
• Kìm tuốt dây điện
• Tô vít
• Băng dính đen

b. Cách thực hiện:

Ngắt toàn bộ hệ thống điện trong nhà đảm bảo an toàn khi thực hiện.

Dùng kéo cắt phẳng đầu dây của hai đầu cần nối, áng chừng khoảng 5 -7 cm rồi dùng kìm tuốt dây tách bỏ phần vỏ để hở phần lõi kim loại bên trong.

Để hai đầu dây song song rồi xoắn đầu dây phần lõi kim loại lại với nhau, gấp 2 đầu cuộn dây hình chữ ” L ” ngoắc vào nhau rồi xoắn lại và kiểm tra độ chắc chắn của mối nối.

Dùng băng dính đen quấn kĩ, bóp chặt tay xung quanh phần nối dây và lan đều sang hai bên. Hơ qua lửa để băng dính có thể ôm chặt mối nối.

c. Yêu cầu kỹ thuật

Mối nối chắc chắn, kín kẽ đảm bảo an toàn

Dùng bút thử điện kiểm tra lại toàn bộ mối nối.

2. Hướng dẫn nối dây điện vào phích cắm

a. Chuẩn bị dụng cụ:

• Bút thử điện
• Dao hoặc kéo
• Kìm tuốt dây điện
• Tô vít

b. Cách thực hiện:

Việc nối dây điện vào phích cắm được áp dụng khi đấu mới hoặc thay thế phích cắm cũ

Dùng kéo cắt phẳng đầu dây vào phích cắm, dùng kìm tuốt dây điện tách lớp vỏ để hở lại lớp kim loại khoảng 2 cm rồi xoắn lõi đồng ở hai đầu dây lại

Dùng tô vít nới lỏng ốc trên hai thanh kim loại của phích cắm, nhét hai đầu dây đã được xoắn vào hai lỗ có sẵn trên hai thanh kim loại của phích cắm rồi dùng tô vít xiết chặt ốc để giữ chặt hai đầu dây.

Lắp hai thanh kim loại vào phần nhựa phích cắm rồi vặn ốc cho thật chặt

c. Yêu cầu kỹ thuật

Đầu nối vào phích cắm phải chắc chắn, nếu một trong hai đầu dây tuột ra và chạm vào nhau sẽ gây chập cháy rất nguy hiểm.

Phần nhựa phích cắm cũng phải được xiết chặt cố định tránh tình trạng lỏng lẻo khi sử dụng.

3. Hướng dẫn nối dây điện vào ổ cắm, công tắc
a. Chuẩn bị dụng cụ:

• Bút thử điện
• Dao hoặc kéo
• Kìm tuốt dây điện
• Tô vít

b. Cách thực hiện:
Việc nối dây điện vào ổ cắm hay công tắc cũng được áp dụng khi đấu mới hoặc thay thế ổ cắm hay công tắc cũ

Dùng kéo cắt phẳng đầu dây vào ổ cắm hay công tắc, dùng kìm tuốt dây điện tách lớp vỏ để hở lại lớp kim loại khoảng 2 cm rồi xoắn lõi đồng ở hai đầu dây lại

Dùng tô vít nới lỏng ốc trên hai thanh kim loại của ổ cắm hay công tắc, nhét hai đầu dây đã được xoắn vào hai lỗ có sẵn trên hai thanh kim loại của ổ cắm rồi dùng tô vít xiết chặt ốc để giữ chặt hai đầu dây.

Lắp hai thanh kim loại vào phần nhựa ổ cắm hay công tắc rồi vặn ốc cho thật chặt

c. Yêu cầu kỹ thuật
Đầu nối vào ổ cắm hay công tắc cũng phải đảm bảo chắc chắn

Phần nhựa ổ cắm hay công tắc cũng phải được xiết chặt cố định tránh tình trạng lỏng lẻo khi sử dụng.

Tất cả các thao tác cần đảm bảo đúng kỹ thuật, an toàn mang lại sự yên tâm trong quá trình sử dụng. Trước và sau khi đấu nối cần kiểm tra cẩn thận bằng bút thử điện. Nếu bạn cần mua các thiết bị điện hãy đến với ELEO.

Đèn trang trí phòng khách là một trong những thiết bị nội thất không thể thiếu để giúp căn nhà của bạn trở nên sang trọng và tinh tế hơn. Trên thị trường hiện nay cũng có đa dạng các loại mẫu mã, chủng loại đèn trang trí để người tiêu dùng lựa chọn phù hợp với nhu cầu của mình. Trong bài viết này của ELEO, chúng tôi sẽ chia sẻ đến các bạn cách chọn đèn trang trí phòng khách tinh tế và hiện đại.

Nguyên tắc khi bố trí đèn trang trí phòng khách

Trước khi chọn mua bất kì loại đèn trang trí nào bạn đều cần phải biết được mục đích sử dụng của nó là gì? Mỗi mục đích sẽ đòi hỏi một mức độ chiếu sáng khác nhau. Chúng được dùng vào những thời điểm riêng biệt cho những hoạt động khác nhau. Bạn cần lưu ý một số nguyên tắc dưới đây khi chọn mua và bố trí hệ thống đèn trang trí để làm nổi bật màu sơn tường và các vật dụng trang trí trong không gian.

• Nên tận dụng các nguồn sáng từ thiên nhiên trong quá trình bố trí đèn.
• Sử dụng các công tắc đèn độc lập cho các đèn được lắp đặt ở những vị trí khác nhau.
• Đối với các vị trí bạn muốn tạo điểm nhấn, hãy chọn loại đèn có điện áp thấp.
• Lựa chọn đèn có kích thước phù hợp, hài hòa với tổng thể của phòng khách.
• Không nên chiếu sáng quá nhiều ở những vị trí như TV, mặt kính, gương,…

Các loại đèn trang trí phòng khách

Trên thị trường hiện nay có đa dạng các loại mẫu mã đèn trang trí phòng khách nổi bật và tinh tế, hiện đại. Người tiêu dùng rất dễ để tìm 1 sản phẩm phù hợp với nhu cầu mình. Tuy nhiên, tuỳ vào thiết kế phòng khách mà người mua sẽ lựa chọn các loại đèn khác nhau. Dưới đây là những loại đèn trang trí phổ biến nhất hiện nay.

Đèn chùm

Đèn chùm là 1 trong những sản phẩm đèn trang trí nội thất được ưa chuộng nhất hiện nay. Đèn thường được lắp đặt ở trung tâm hoặc vị trí nổi bật trong phòng khách, vừa giúp mang lại nguồn ánh sáng mà còn tạo nét đẹp sang trọng khiến cho phòng khách trở nên hiện đại hơn, thể hiện được gu thẩm mỹ của gia chủ.

Đèn chùm hiện nay được thiết kế với nhiều chất liệu khác nhau, nhưng chủ yếu vẫn là từ pha lê, thuỷ tinh, đá… Bên cạnh đó, đèn chùm cũng không toả quá nhiều nhiệt lượng khi sử dụng, không tạo tia UV nên hoàn toàn thân thiện với môi trường và an toàn cho người sử dụng.

Đèn LED âm trần (Đèn Downlight âm trần)

Đèn LED là loại đèn chiếu sáng tối ưu và cũng là thiết bị chiếu sáng được dùng nhiều nhất trên thị trường hiện nay. Ngoài ra, đèn LED cũng được sử dụng để làm đèn trang trí phòng khách. Đặc biệt, đèn LED âm trần là loại đèn được người dùng tin tưởng và lựa chọn nhiều nhất bởi công nghệ chiếu sáng hiện đại của nó. Loại đèn này có đặc trưng là được ốp lên trần nhà nên còn được gọi là đèn Downlight âm trần.

Đối với những chủ nhà có phòng khách hiện đại thì đây chính là loại đèn được ưa chuộng nhất. Đèn mang lại cho không gian phòng khách tinh tế, đơn giản, rộng rãi và gọn gàng.

Đèn thả trần

Đèn thả trần hiện đại ngày nay có thiết kế đơn giản và không kén vị trí lắp đặt. Loại đèn này có giá khá rẻ hơn so với các loại đèn khác nhưng hiệu suất sử dụng vẫn được bảo đảm. Tuy nhiên, trong quá trình lắp đặt gia chủ cần phải cân nhắc đến sự hài hoà của đèn thả trần với những loại đèn trang trí khác có trong phòng khách của mình.

Đèn LED dây

Đèn LED dây là một lựa chọn giúp bạn dễ dàng trang trí những vị trí nổi bật trong phòng khách. Quá trình thi công, lắp đặt dễ dàng, đèn có thể uốn lượn theo từng chi tiết của đồ vật mà bạn muốn trang trí trong phòng khách.

Đèn cây – Đèn bàn

Đèn cây là loại đèn trang trí phòng khách rất thông dụng, mẫu mã đa dạng, giá thành rẻ, không tốn nhiều chi phí lắp đặt và sửa chữa. Tuỳ vào từng kiểu thiết kế phòng khách mà sẽ có các loại đèn khác nhau phù hợp cho căn phòng.

Lưu ý khi chọn đèn trang trí, chiếu sáng phòng khách

Dưới đây là những lưu ý trong cách chọn đèn trang trí phòng khách:

Nên đồng nhất ánh sáng và thiết kế giữa các loại đèn

Việc sử dụng ánh sáng đa sắc và hỗn loạn sẽ làm cho không gian thêm rối mắt, khó nhìn mà còn ảnh hưởng rất nhiều đến yếu tố phong thủy và dòng năng lượng trong gia đình, không có lợi cho sức khỏe của các thành viên.

Ngoài ra, cũng không nên sử dụng đèn nhiều màu sắc tại khu vực trung tâm của phòng khách vì dễ gây các hiện tượng mỏi mắt, khó chịu. Nên bố trí các loại đèn 1 cách hợp lý để cung cấp ánh sáng đến toàn bộ căn phòng để cho ánh sáng được đồng nhất, giúp xua tan năng lượng xấu và khí xấu tồn đọng trong những xó, góc tối không có ánh sáng.

Ánh sáng và nhiệt lượng là nguồn tài khí phong thủy

Các loại đèn treo, đèn thả trần có thể sinh ra ra rất nhiều ánh sáng và nhiệt năng, đầu óc và suy nghĩ của con người lại tương khá cảm với những điều đó. Không nên treo đèn hoặc trực tiếp lắp đặt tại khu vực đỉnh đầu chỗ ngồi.

Tất cả mọi thứ do đèn cung cấp được đều là năng lượng, nó đủ để ảnh hưởng đến sự thay đổi về cát hung trong phong thủy và sinh khí ở trong ngôi nhà.

Không chọn loại đèn trang trí có ánh sáng mờ ảo

Cũng giống như loại đèn nhiều màu sắc, đèn có ánh sáng mờ ảo cũng khiến cho người dùng khó có thể nhìn thấy rõ xung quanh, kích thích thị giác khiến cho não bộ buồn ngủ, không tập trung được vào công việc.

Ngoài ra, theo yếu tố phong thủy thì việc sử dụng đèn trang trí nội thất mờ ảo cũng bất lợi và mang nhiều âm khí đến cho căn nhà.

Không nên bố trí đèn không thẳng hàng

Việc lắp đặt đèn trần không thẳng hoặc không đều nhau, không đồng nhất về số lượng sẽ làm cho gia chủ cảm thấy mất thăng bằng, chênh vênh. Tuy nhiên, nếu lắp đặt quá nhiều đèn trần sẽ gây cảm giác chói mắt, khó chịu và sản sinh nhiều hỏa khí. Chỉ nên lắp đặt số lượng vừa đủ và lượng ánh sáng tiêu chuẩn cần thiết.

Nên lắp đặt thêm loại đèn có ánh sáng vàng tại phòng khách

Phòng khách không chỉ là nơi để gia đình sum họp với nhau mà còn là chỗ để đón tiếp các vị khách đến với gia đình của mình. Do đó, bạn nên sử dụng thêm các loại đèn có ánh sáng màu vàng để tăng cường sinh khí, giúp trấn an phong thủy cho gia đình, đồng thời kết nối các thành viên với nhau và tạo cảm giác thân thiện, hòa đồng hơn.

Mua đèn trang trí phòng khách ở đâu

ELEO là đơn vị chuyên cung cấp và phân phối các sản phẩm đèn trang trí phòng khách chất lượng đến từ các thương hiệu lớn trong và ngoài nước như: Philips, MPE, Panasonic, Rạng Đông,…

Với hơn 20 năm kinh nghiệm hoạt động và hơn 100 nhân viên, chúng tôi cam kết với quý khách hàng sẽ mang lại các sản phẩm có chất lượng tốt nhất cùng với sự phục vụ nhiệt tình, tận tâm, luôn tư vấn hết mình của các nhân viên, đảm bảo quý khách sẽ luôn cảm thấy hài lòng khi trải nghiệm sử dụng sản phẩm tại ELEO.

Trên đây là bài viết của ELEO đã chia sẻ đến các bạn cách chọn đèn trang trí phòng khách, hãy liên hệ ngay với chúng tôi khi có nhu cầu mua đèn trang trí phòng khách để nhận được sản phẩm chính hãng, chất lượng nhất nhé!

Trong bài viết này, ELEO sẽ giúp bạn đọc tìm hiểu cách đấu 2 công tắc 1 bóng đèn tại nhà. Đây là một kỹ năng hữu ích, giúp bạn tự mình thực hiện các công việc điện đơn giản mà không cần phải gọi thợ điện nước.

Lợi ích của cách đấu 2 công tắc 1 bóng đèn

Trong sinh hoạt gia đình việc sử dụng 2 công tắc điều khiển 1 bóng đèn mang lại nhiều tiện ích, như:

• An toàn: Giảm thiểu việc di chuyển trong bóng tối, hạn chế nguy cơ té ngã.
• Tiện lợi: Bạn có thể bật/tắt đèn từ hai vị trí khác nhau, ví dụ như từ trên và dưới cầu thang.
• Tiết kiệm thời gian: Không cần phải đi đến một vị trí cố định để bật/tắt đèn.

Chuẩn bị dụng cụ và vật liệu

Để đấu 2 công tắc 1 bóng đèn bạn cần chuẩn bị những vật liệu: 2 Công tắc 2 chiều (hay công tắc 3 cực), đèn chiếu sáng mà bạn lắp (đèn bulb, đèn âm trần), đế âm, dây điện, tua-vít, bút thử điện.

Cần lưu ý, để đảm bảo an toàn điện, nên chắc chắn là nguồn điện đã được ngắt tạm thời khỏi hệ thống (kiểm tra aptomat / cầu chì) và thử điện bằng bút thử điện trước khi đấu dây Công tắc 2 chiều.

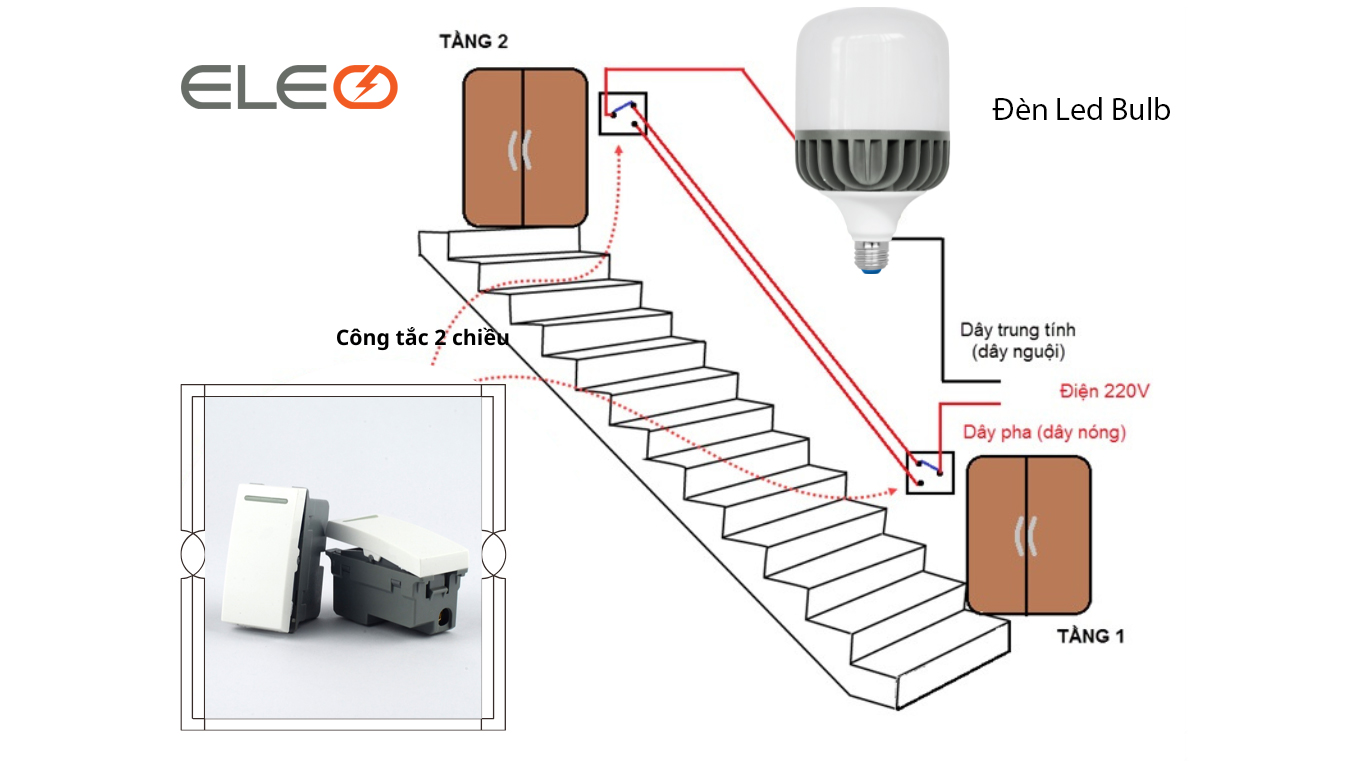

Mô tả sơ đồ cách đấu 2 công tắc 1 bóng đèn

Công tắc 2 chiều có 3 cực, khi có dòng điện xuất hiện, sẽ có 1 cực vào (cực chung) và 2 cực ra. Với kết cấu này, ở một thời điểm dòng điện đi qua, chỉ có 1 cực ra được nối thông với cực vào và làm cho đèn hay thiết bị điện hoạt động. Với cực ra còn lại, khi được kích hoạt sẽ làm ngắt dòng điện, đèn hay thiết bị điện sẽ ngừng hoạt động.

Với nguyên lý này, ở thực tế, hoàn toàn có thể thực hiện đóng, ngắt dòng điện đối với 1 bóng đèn hay 1 thiết bị điện ở 2 khu vực khác nhau (cầu thang, lan can chung cư, các khu vực chung,…), rất tiện lợi trong sinh hoạt.

Sơ đồ nguyên lý các cách đấu 2 công tắc 1 bóng đèn

Kết cấu mạch điện dân dụng sẽ có hai dây là dây pha (dây lửa) và dây nguội (dây trung tính). Dây trung tính sẽ được đấu trực tiếp với bóng đèn.

Sơ đồ nguyên lý cách 1

Cách này khá phổ biến: Thợ điện sẽ cho chạy dây nguồn phức tạp, nối với mạch điều khiển và phụ tải của công tắc điện. Tuy cách này được đánh giá là an toàn hơn, nhưng cách này tốn thời gian và cần dùng nhiều dây điện, gây lãng phí và gia tăng chi phí vật tư.

Thợ lắp đặt cũng có thể lựa chọn cách kết nối thiết bị điện với mạch điều khiển phụ và phụ tải của công tắc, sử dụng dây pha sẽ giúp tiết kiệm dây điện hơn.

Sơ đồ nguyên lý cách 2

Là nối thiết bị điện với mạch điều khiển phụ và phụ tải của công tắc, sử dụng dây pha, không gây tốn kém dây điện.

Cách này hoạt động dựa trên nguyên lý: khi xuất hiện dòng điện thì sẽ có sự chênh lệch điện áp. Vì vậy, khi 2 đầu của thiết bị là 2 dây pha hoặc 2 dây trung tính thì không có dòng điện chạy qua thiết bị giúp tăng độ bền của thiết bị điện và giảm đáng kể điện năng tiêu thụ. Tuy nhiên, phương pháp này dễ gây hiện tượng ngắn mạch, điều này có thể gây hư hỏng mạch, quá nhiệt, cháy hoặc nổ.

Hướng dẫn đấu nối dây điện

Với các sơ đồ nguyên lý bên trên ELEO đã giới thiệu, bạn đọc đã nắm được cách thức đấu công tắc với bóng đèn. Dưới đây là các bước cơ bản ELEO hướng dẫn tới bạn đọc cách đấu dây như sau:

Đấu dây công tắc đầu tiên

1. Kết nối dây lửa từ nguồn điện vào chân L của công tắc đầu tiên.
2. Nối dây từ chân 1 của công tắc đầu tiên đến chân 1 của công tắc thứ hai.
3. Tương tự, nối dây từ chân 2 của công tắc đầu tiên đến chân 2 của công tắc thứ hai.

Đấu dây công tắc thứ hai

1. Kết nối dây từ chân L của công tắc thứ hai đến chân L của bóng đèn.
2. Nối dây từ chân N của bóng đèn đến dây nguội của nguồn điện.

Đấu dây bóng đèn

1. Đảm bảo các kết nối chắc chắn và an toàn.
2. Kết nối dây lửa và dây nguội từ công tắc thứ hai vào bóng đèn.

Những lưu ý khi sử dụng công tắc 2 chiều

Thường xuyên kiểm tra công tắc điện 2 chiều, đường dây điện trong quá trình sử dụng để phát hiện kịp thời các sự cố.

• Chọn mua các công tắc điện 2 chiều chất lượng tốt, có xuất xứ và thương hiệu rõ ràng.
• Tìm hiểu kỹ cách lắp đặt để đảm bảo an toàn vì công tắc điện 2 chiều khá phức tạp. Cân nhắc lựa chọn cách lắp đặt an toàn và duy trì được độ bền, tuổi thọ cho thiết bị điện.
• Nên lắp đặt công tắc ở vị trí thuận lợi nhất, giúp việc bật/tắt được dễ dàng và thuận tiện.
• Không lắp đặt ở những nơi ẩm ướt, có thể tiếp xúc trực tiếp với nước như trong phòng tắm hay ngoài trời. Bạn có thể chọn loại công tắc 2 chiều có khả năng chống nước và chống ẩm để đảm bảo an toàn.

Tham khảo: Cách Đấu 1 Công Tắc 1 Bóng Đèn Tại Nhà

Câu hỏi thường gặp

Tổng kết

Việc nắm rõ cách đấu 2 công tắc 1 bóng đèn không chỉ giúp bạn tiết kiệm chi phí mà còn tăng tính tiện lợi và an toàn trong việc sử dụng điện tại nhà. Qua bài viết này, chúng ta đã đi qua từng bước chi tiết, từ việc chuẩn bị dụng cụ, hiểu rõ các khái niệm cơ bản, cho đến các bước thực hiện đấu nối.

Hy vọng rằng, với hướng dẫn cụ thể và chi tiết, bạn có thể tự tin thực hiện thành công công việc này. Hãy luôn nhớ đảm bảo an toàn tuyệt đối khi làm việc với điện và nếu có bất kỳ thắc mắc nào, đừng ngần ngại tìm sự hỗ trợ từ các chuyên gia điện. Chúc bạn thành công!

Cách đấu 1 công tắc 1 bóng đèn là một trong những kiến thức cơ bản mà mọi người cần nắm được khi tự thi công điện hay sửa chữa tại nhà. Đây là một quy trình quan trọng để đảm bảo an toàn và tiện ích cho hệ thống điện trong ngôi nhà của bạn.

Hãy cùng ELEO tìm hiểu cách thực hiện cách đấu công tắc đèn một cách đơn giản và hiệu quả với những nội dung hấp dẫn ngay sau đây nhé!

Tại sao cần biết cách đấu 1 công tắc 1 bóng đèn

Cách đấu 1 công tắc 1 bóng đèn vào bảng điện có khó không? Bạn có thể tự lắp công tắc bóng đèn tại nhà được không? Việc trang bị thêm kiến thức về sử dụng, điều khiển và lắp thiết bị điện trong nhà là rất cần thiết. Vì không phải lúc nào thợ điện cũng có thể đến ngay khi bạn liên hệ thợ điện để sửa chữa thay thế thiết bị cho nhà bạn. Trong những lúc không thể tìm được thợ sửa chữa điện, có lẽ bài viết này sẽ giúp ích cho bạn.

Những việc như đấu nối bảng điện, tháo lắp thay thế bóng đèn, quạt, hay một số thiết bị điện khác chúng ta đã được học từ khi còn ngồi trên ghế nhà trường. Nhưng có lẽ sau một thời gian dài không sử dụng đến những kiến thức về điện đã làm chúng ta quên đi. Bài viết sau đây sẽ giúp các bạn các kiến thức về cách đấu 1 công tắc 1 bóng đèn vào bảng điện gia đình. Các bạn chỉ cần làm từng bước theo hướng dẫn thì nhất định sẽ làm được.

Sơ đồ mạch điện 1 công tắc 1 bóng đèn

Trước khi bắt đầu đấu công tắc bóng đèn, bạn cần hiểu rõ nguyên lý hoạt động của dòng điện cũng như sơ đồ mạch điện 1 công tắc 1 bóng đèn để đảm bảo an toàn trong quá trình thực hiện cũng như đấu dây một cách hiệu quả.

Các loại mạch điện thường được sử dụng và bán nhiều tại các cửa hàng điện nước sẽ có sơ đồ như sau:

Các thiết bị điện sử dụng trong sơ đồ trên:

• Nguồn điện
• Cầu chì
• Công tắc điện
• Bóng đèn
• Ổ cắm điện

Tham khảo: Công tắc điện ELEO

Sơ đồ 1 công tắc 1 bóng đèn

Trong chuyên ngành điện thì bảng vẽ này được gọi tên là sơ đồ nguyên lý. Để biết cách đấu điện 1 công tắc 1 ổ cắm vào bảng điện các bạn hãy xem qua sơ đồ nguyên lý qua hình bên dưới. Sơ đồ được thể hiện một cách đơn giản, trực quan bằng cách đặt các thiết bị điện thực tế: aptomat, cầu chì, ổ cắm, công tắc, bóng đèn  để dù không có chuyên môn cũng có thể hiểu được.

Thực tế khi thợ điện nước thi công điện nước thì họ không dùng sơ đồ nguyên lý như hình bên dưới. Sơ đồ mà thợ điện sử dụng là loại chuyên dùng, trên sơ đồ thể hiện các kí hiệu mà chỉ có người có chuyên môn xem mới hiểu được. Khi bạn hiểu sơ đồ nguyên lý thì việc đấu nối dây sẽ rất đơn giản. Hiểu được sơ đồ nguyên lý chúng ta có được thành công đến 90% trong việc đấu nối thiết bị.

Giải thích các kí hiệu trên sơ đồ nguyên lý cách đấu điện 1 công tắc 1 ổ cắm:

L : (Viết tắc của từ Line)  dây pha hay còn gọi là dây nóng.

N : (Viết tắc của từ Neutral)  dây trung tính hay dây nguội.

CC : Cầu chì ; OC: Ổ cắm 2 chấu ; CT: Công tắc 1 chiều

Lưu ý khi đấu 1 công tắc 1 bóng đèn

Khi đấu công tắc đèn, bạn cũng cần lưu ý những điểm sau để đảm bảo an toàn và hiệu quả đấu dây:

• Dùng bút thử điện để xác định dây nóng trước khi đấu dây.
• Thực hiện đấu dây ở nơi khô ráo, thông thoáng.
• Ngắt nguồn điện trước khi nối dây.
• Lắp đặt công tắc ở vị trí tránh xa tầm tay của trẻ nhỏ.
• Chọn mua công tắc điện và ổ cắm có công sức phù hợp để tiết kiệm điện năng trong quá trình sử dụng.

Tham khảo: Cách đấu 2 công tắc 1 bóng đèn tại nhà

Tổng Kết

Để phục vụ cho nhu cầu cuộc sống ngày càng hiện đại hơn thì mỗi gia đình, công ty,.. sẽ sử dụng các loại công tắc khác nhau tùy theo mục đích sử dụng do vậy cách đấu điện cũng khác nhau. Trên đây là cách dấu 1 công tắc 1 bóng đèn hy vọng sẽ giúp bạn có thể tự tay mình lắp đặt. Chúc bạn thành công!

Công tắc đảo chiều là một thiết bị phổ biến trong mọi gia đình. Bên cạnh công tắc một chiều còn có công tắc 2 chiều với cấu tạo phức tạp hơn. Bài viết dưới đây ELEO sẽ chia sẻ đến bạn công tắc 2 chiều là gì? Ứng dụng và cách đấu công tắc điện 2 chiều.

Công tắc đảo chiều là gì?

Công tắc đảo chiều còn được gọi là công tắc điều khiển hai điểm hoặc công tắc đảo chiều, cho phép bạn điều khiển một bóng đèn hoặc thiết bị điện ở 2 vị trí khác nhau trong ngôi nhà bạn.

Bạn thường chỉ có thể bật hoặc tắt thiết bị từ một điểm bằng công tắc điện thông thường. Tuy nhiên, công tắc đảo chiều cho phép bạn kiểm soát nó từ cả hai điểm mà không cần đến thiết bị để thay đổi trạng thái.

Ưu điểm của Công Tắc 2 Chiều

• Điều khiển thiết bị từ hai vị trí khác nhau giúp tiết kiệm thời gian và công sức.
• Tiện ích và linh hoạt: Trạng thái của bóng đèn hoặc thiết bị điện có thể được điều chỉnh dễ dàng từ hai điểm điều khiển.
• Một số vị trí trong nhà có thể sử dụng công tắc hai chiều: Công tắc này thích hợp cho các vị trí có hai điểm điều khiển, chẳng hạn như phòng khách, phòng ngủ hoặc đầu cầu thang.


Nguyên lý hoạt động của công tắc đảo chiều

Công tắc đảo chiều có ba cực. Nó có một cực vào, còn được gọi là cực chung, và hai cực ra khi dòng điện đi qua. Kết cấu này đảm bảo rằng khi dòng điện đi qua, chỉ có một cực ra và một cực vào được kết nối.

Khi điều này xảy ra, đèn hoặc các thiết bị điện khác sẽ hoạt động. Nó sẽ ngắt dòng điện khi nó được kích hoạt ở cực ra còn lại, khiến đèn hoặc thiết bị điện ngừng hoạt động.


Nguyên lý hoạt động của công tắc đảo chiều

Sự khác nhau giữa công tắc 1 chiều so với công tắc đảo chiều là gì

Khác với Công tắc 2 chiều, công tắc 1 chiều có kết cấu và nguyên lý hoạt động đơn giản hơn nhiều, được sử dụng để thực hiện bật / tắt bóng đèn hay thiết bị điện ở 1 không gian nhất định. Công tắc 1 chiều được sử dụng nhiều trong hệ thống điện dân dụng, thường được đấu với 1 bóng đèn với công dụng chuyển trạng thái đóng/ ngắt thông qua 1 công tắc duy nhất.

Dựa trên những kết cấu và nguyên lý hoạt động, có các căn cứ sau để phân biệt Công tắc 2 chiều với Công tắc 1 chiều để có lựa chọn phù hợp:

Công tắc 2 chiều	Công tắc 1 chiều
Kết cấu 3 cực: 1 cực vào chung – 2 cực ra	Kết cấu 2 cực: 1 cực vào – 1 cực ra
Nguyên lý: điều khiển 1 thiết bị ở 2 vị trí	Nguyên lý: điều khiển 1 thiết bị ở 1 vị trí
Trạng thái bật tắt phụ thuộc vào thiết bị được điều khiển	Biết rõ trạng thái bật tắt của thiết bị
Vật tư thiết bị điện cần tại 2 vị trí	Vật tư thiết bị điện chỉ cần tại 1 vị trí
Cấu tạo phức tạp phù hợp với các công trình rộng	Cấu tạo đơn giản phù hợp với các công trình bé
Chi phí lắp đặt cao	Chi phí lắp đặt thấp

Ứng dụng của công tắc đảo chiều là gì

Mặc dù kết cấu thiết kế đấu dây khó khăn và nguyên lý hoạt động phức tạp, nhưng công tắc đảo chiều ngày càng được sử dụng rộng rãi hơn. Nó được sử dụng trong các mạng lưới điện dân dụng và ở các khu vực chung lớn.

Thật vậy, không gian sống hàng ngày của các hộ gia đình cũng cần có thể sử dụng các thiết bị điện hoặc thiết bị chiếu sáng ở hai khu vực khác nhau trong nhà, giảm thời gian và sức lực cần thiết để di chuyển chúng để đóng/ngắt 1 bóng đèn hay thiết bị điện nào đó.

Công tắc đảo chiều thường được sử dụng để điều khiển bật và tắt một bóng đèn ở hai vị trí khác nhau trong một căn nhà hoặc căn hộ. Một công tắc tại phòng bếp có thể bật bóng đèn chiếu sáng ở hành lang chung và tắt bóng đèn chiếu sáng ở cầu thang.

Hoặc một bóng đèn hành lang nằm giữa các tầng của căn nhà có thể được bật lên bởi công tắc ở tầng dưới và tắt đi bởi công tắc ở tầng trên.

Hiệu quả chính của Công tắc đảo chiều là sự tiện lợi và tiện nghi của cuộc sống. Công tắc hai chiều an toàn hơn khi sử dụng trong hệ thống chiếu sáng, đặc biệt là đối với người già và trẻ nhỏ hiếu động. Điều này là do công tắc phải di chuyển xa và băng qua khu vực có ánh sáng yếu để bật và tắt đèn, giảm thiểu nguy cơ trượt ngã hoặc va đập không mong muốn.

Các thiết bị được sử dụng khi đấu công tắc điện

Để lắp đặt Công tắc đảo chiều bạn cần chuẩn bị những vật liệu:

• 2 Bộ công tắc 2 chiều
• đế âm
• dây điện
• tua-vít
• bút thử điện
• đèn led
• aptomat nếu cần
• Kìm cắt dây
• Băng keo điện
• Và một số thiết bị điện khác…

Cần lưu ý, để đảm bảo an toàn điện, nên chắc chắn là nguồn điện đã được ngắt tạm thời khỏi hệ thống (kiểm tra aptomat/ cầu chì) và thử điện bằng bút thử điện trước khi đấu dây Công tắc 2 chiều.

Một số thiết bị điện cần thiết

Cách đấu công tắc đảo chiều là gì

Hai dây, dây pha (dây lửa) và dây nguội (dây trung tính), sẽ được sử dụng trong kết cấu mạch điện dân dụng. Bóng đèn sẽ đấu trực tiếp với dây trung tính.

Cách 1: Đây là phương pháp rất phổ biến. Dây nguồn phức tạp sẽ được thợ điện cho chạy và nối với mạch điều khiển và phụ tải của công tắc điện.

Tuy nhiên, phương pháp này được coi là an toàn hơn, nhưng nó cần nhiều dây điện và tốn nhiều thời gian, gây lãng phí và tăng chi phí vật tư.

Thợ lắp đặt có thể sử dụng dây pha, giúp tiết kiệm dây điện hơn, để kết nối thiết bị điện với mạch điều khiển phụ và phụ tải của công tắc.

Cách đấu công tắc đảo chiều an toàn

Cách 2: Sử dụng dây pha để nối thiết bị điện với mạch điều khiển phụ và phụ tải của công tắc không gây tốn kém dây điện.

Theo nguyên tắc cơ bản, sự chênh lệch điện áp xảy ra khi xuất hiện dòng điện. Do đó, khi hai đầu của thiết bị là 2 dây pha hoặc 2 dây trung tính, không có dòng điện chạy qua chúng. Điều này làm cho thiết bị điện bền hơn và giảm đáng kể lượng điện tiêu thụ.

Tuy nhiên, việc sử dụng phương pháp này có thể dẫn đến hiện tượng ngắn mạch. Một mạch điện được gọi là ngắn mạch, đoản mạch hoặc chập điện là một mạch điện cho phép dòng điện đi dọc theo một con đường ngoài ý muốn mà không có hoặc có trở kháng điện rất thấp. Điều này gây ra một dòng điện quá mức chạy qua mạch điện. Điều này có thể dẫn đến quá nhiệt, hư hỏng mạch, cháy hoặc nổ.)

Đi dây cho công tắc 2 chiều có nhiều cách khác nhau, nhưng điều quan trọng nhất là phải đảm bảo a toàn cho thiết bị và người sử dụng.

Cách đấu công tắc đảo chiều tiết kiệm dây điện

Những lưu ý khi lắp đặt công tắc đảo chiều là gì

• Chọn mua các công tắc điện đảo chiều có xuất xứ rõ ràng, chất lượng cao.
• Do công tắc điện hai chiều khá phức tạp, hãy tìm hiểu kỹ cách lắp đặt để đảm bảo an toàn. Lựa chọn lắp đặt an toàn là một yếu tố quan trọng để duy trì tuổi thọ và độ bền của thiết bị điện.
• Công tắc nên được lắp đặt ở vị trí tốt nhất để bật và tắt dễ dàng và thuận tiện.
• Không lắp đặt ở nơi ẩm ướt hoặc nơi tiếp xúc trực tiếp với nước, chẳng hạn như trong phòng tắm hoặc ngoài trời. Để đảm bảo an toàn, bạn có thể chọn loại công tắc hai chiều chống nước và chống ẩm.
• Thường xuyên kiểm tra công tắc điện 2 chiều, đường dây điện trong quá trình sử dụng để phát hiện kịp thời các sự cố.

Hy vọng một số thông tin ELEO chia sẻ đã cung cấp cho quý khách những thông tin hữu ích về Công tắc đảo chiều, nguyên lý và ứng dụng trong cuộc sống.

>> Bạn có thể tham khảo thêm các sản phẩm của chúng tôi tại đây
Nếu quý khách hàng có nhu cầu mua hoặc cần tư vấn thêm về sản phẩm này, xin vui lòng liên hệ với chúng tôi qua:
Địa chỉ: Số 53 TT2, KĐT Văn Phú, Quận Hà Đông, Hà Nội.
Hotline: 0779 359 359
Email : [email protected]

Chúng tôi luôn sẵn sàng hỗ trợ quý khách hàng với chất lượng dịch vụ tốt nhất. Xin cảm ơn quý khách hàng đã quan tâm đến sản phẩm của chúng tôi.
