  • Top 7 Nhóm Danh Sách Các Mặt Hàng Điện Nước bán chạy nhất

    Top 7 Nhóm Danh Sách Các Mặt Hàng Điện Nước bán chạy nhất

    Bạn đang kinh doanh hay có dự định kinh doanh cửa hàng điện nước. Bây giờ bạn đang đi tìm các dòng sản phẩm và nguồn nhập hàng chất lượng cao, uy tín trên thị trường. Bài viết dưới đây, ELEO sẽ gợi ý cho bạn đọc về danh sách các mặt hàng điện nước trong 9 nhóm mặt hàng phổ biến và bán chạy nhất để kinh doanh cửa hàng điện nước.

    danh sách các mặt hàng điện nước
    Danh sách các mặt hàng điện nước

    7 Nhóm Danh Sách Các Mặt Hàng Điện Nước

    Để một cửa hàng điện nước hoạt động thành công và phát triển bền vững, việc lựa chọn nguồn sản phẩm chất lượng đóng vai trò vô cùng quan trọng. Đặc biệt, khi cửa hàng nằm ở khu vực dân cư đông đúc, việc tập trung vào các sản phẩm điện nước dân dụng sẽ giúp dễ dàng tiếp cận và phục vụ đúng nhu cầu của khách hàng.

    Dưới đây, ELEO xin giới thiệu 7 nhóm mặt hàng điện nước dân dụng phù hợp nhất cho một cửa hàng, giúp bạn kinh doanh hiệu quả và thu hút được lượng khách hàng tiềm năng từ cộng đồng dân cư xung quanh.

    Nhóm thiết bị điện dân dụng

    Như ELEO đã giới thiệu ở trên, một cửa hàng điện nước thường có vị trí gần khu vực tập trung dân cư đông đúc. Vì vậy các nhu cầu như xây dựng các công trình nhà ở, sửa chữa nhà ở, hay một số công trình dân dụng khác là rất cao. Nên tập trung vào các mặt hàng thiết bị điện dân dụng là rất cần thiết, vì đây là một trong những nhóm mặt hàng bán chạy nhất tại cửa hàng. Dưới đây là danh sách một số chủng loại sản phẩm bán chạy nên có để mở cửa hàng điện nước:

    • Công tắc điện
    • Ổ cắm điện
    • Aptomat
    • Dây điện
    • Ống luồn dây điện
    • Tủ điện
    • Một số phụ kiện điện dân dụng khác
    Nhóm thiết bị điện dân dụng

    Ngoài ra trong quá trình nhập hàng thiết bị điện dân dụng, Cửa hàng cũng nên nhập hàng từ 2 – 3 thương hiệu thiết bị điện thông dụng. Như vậy sẽ đa dạng được dòng sản phẩm cũng như tạo ra cho khách hàng nhiều sự lựa chọn về mẫu mã cũng như giá cả. Một số thương hiệu nổi tiếng trong ngành thiết bị điện dân dụng như:

    • Panasonic
    • Schneider
    • ELEO
    • Sino

    Nhóm thiết bị chiếu sáng

    Trong các công trình dân dụng hiện nay, dòng sản phẩm thiết bị chiếu sáng cũng rất cần thiết. Do đó việc tìm nguồn hàng và bổ sung lên các kệ cửa hàng điện nước các thiết bị chiếu sáng chất lượng và các thương hiệu uy tín sẽ giúp cửa hàng tăng doanh số rất tốt. Cùng ELEO điểm qua một số sản phẩm thiết bị chiếu sáng bán chạy nhất:

    • Đèn bulb
    • Đèn Led âm trần
    • Đèn tuýp led
    • Đèn trang trí
    • Đèn học
    • Đèn ngủ
    • Đèn pin chiếu sáng
    • Bóng đèn cảm biến

    Hiện nay trên thị trường cũng có rất nhiều thương hiệu cung cấp các sản phẩm thiết bị chiếu sáng chất lượng và uy tín, Có thể kể đến một số thương hiệu như: Rạng Đông, Panasonic, ELEO, Điện Quang….

    Nhóm thiết bị chiếu sáng

    Nhóm vật tư ngành nước

    Trong quá trình sinh hoạt cuộc sống hàng ngày, nước rất quan trọng và không thể thiếu trong sinh hoạt. Vật tư ngành nước là những vật tư đưa nguồn nước vào trong công trình dân dụng, và sử dụng nước trong sinh hoạt. Dưới đây là những vật tư không thể thiếu trong danh sách các mặt hàng điện nước bán chạy nhất hiện nay:

    • Ống nhựa PVC
    • Ống nước nóng
    • Ống nhựa dẻo
    • Bồn nước
    • Máy bơm
    • Van nước
    • Vòi xịt
    • Cùng các loại phụ kiện ống nước khác.

    Một số thương hiệu nổi tiếng trong vật tư ngành nước bao gồm:

    • Nhựa Bình Minh
    • Tân Á Đại Thành
    • Van vòi Minh Hòa

    Danh Sách Các Mặt Hàng Điện Nước

    Nhóm các công cụ xây dựng – vật tư kim khí

    Đôi lúc công trình có những hỏng hóc cần sửa chữa, hay các đội thợ chuyên nghiệp đi sửa chữa công trình. Để thi công sửa chữa các công trình cần có những thiết bị, các công cụ để có thể sửa chữa hay hoàn thiện công trình. Dưới đây là danh sách các mặt hàng kim khí, các công cụ thi công cần thiết.

    • Đinh
    • Ốc
    • Vít
    • Bu lông
    • Keo silicone
    • Kìm
    • Cưa
    • Búa
    • Kéo
    • Mũi Khoan
    • Que hàn
    • Bút thử điện
    • Máy bắn vít

    Ngoài các sản phẩm trên còn nhiều các loại sản phẩm khác cần thiết trong quá trình thi công và sửa chữa. Các sản phẩm này rất phù hợp cho các cửa hàng điện nước, những sản phẩm này bán rất chạy nên bạn sẽ cần phải thường xuyên bổ sung cho kệ hàng đầy đủ.

    Nhóm các công cụ xây dựng
    Nhóm các công cụ xây dựng

    Nhóm thiết bị vệ sinh – nhà bếp

    Nhu cầu cải tạo và sửa chữa nhà bếpnhà vệ sinh luôn rất lớn. Khi khách hàng có nhu cầu thay mới thiết bị điện nước, họ thường đồng thời cần nâng cấp hoặc sửa chữa các thiết bị vệ sinh như bồn cầu, vòi sen, chậu rửa, hay máy hút mùi. Điều này giúp cửa hàng khai thác thêm phân khúc khách hàng cần mua sắm thiết bị cải tạo và sửa chữa nhà ở.

    • Lavabo
    • Bồn cầu
    • Sen cây
    • Vòi sen
    • Củ sen
    • Vòi xịt
    • Dây cấp nước
    • Bếp gas
    • Bếp từ
    • Bếp hồng ngoại
    • Máy hút mùi

    Những sản phẩm này khách hàng sẽ trực tiếp sử dụng thường ngày vì thế đa số khách hàng hiện nay đều lựa chọn từ dòng sản phẩm chất lượng trung bình đến cao cấp mà ít sử dụng những sản phẩm giá rẻ.

    Nhóm sản phẩm sơn nhà

    Sơn là một trong những mặt hàng không thể thiếu tại hầu hết các cửa hàng thiết bị điện nước dân dụng, đặc biệt được ưa chuộng bởi các nhà thầu xây dựng. Hiện nay, có rất nhiều loại sơn khác nhau như sơn dầu, sơn nước, mỗi loại đều đáp ứng những nhu cầu sử dụng riêng. Để đảm bảo chất lượng và phục vụ đúng nhu cầu của khách hàng, bạn nên dự trữ các dòng sơn từ các thương hiệu uy tín như:

    • Dulux
    • Jotun
    • Alex
    • Nippon
    • Kova
    Nhóm sản phẩm sơn nhà
    Nhóm sản phẩm sơn nhà

    Bạn có thể thử nghiệm nhu cầu thị trường trước, và nếu thấy khách hàng có nhu cầu về sơn nước, hãy nhập thêm hàng để tối ưu hóa nguồn vốn và đáp ứng đầy đủ hơn. Việc linh hoạt trong kinh doanh sẽ giúp bạn quản lý vốn hiệu quả và mở rộng sản phẩm theo nhu cầu thực tế của khách hàng.

    Nhóm mặt hàng đồ gia dụng

    Cửa hàng điện nước thường phục vụ khách hàng có nhu cầu lắp đặt, sửa chữa hệ thống điện, nước và cũng có mối quan tâm lớn đến các thiết bị gia dụng trong gia đình. Việc bán kèm các sản phẩm gia dụng giúp cửa hàng mở rộng danh mục sản phẩm, từ đó có thể tăng giá trị đơn hàng trung bình. Dưới đây là danh sách một số sản phẩm bán chạy trong nhóm mặt hàng đồ da dụng:

    • Bếp điện
    • Nồi cơm điện
    • Máy xay sinh tố
    • Ấm đun nước
    • Lò vi sóng
    • Nồi chiên không dầu

    Đây là những thiết bị sử dụng thường ngày, vì thế lựa khách hàng khá ổn định, đặc biệt nếu cửa hàng cửa bạn kinh doanh tại các khu vực đông dân cư như gần nhà máy, xí nghiệp, khu dãy trọ.

    Nhóm mặt hàng đồ gia dụng

    Nhập hàng điện nước ở đâu chất lượng và giá tốt

    Nếu bạn đang tìm kiếm nguồn vật tư điện nước chất lượng, chính hãng với mức giá hợp lý, việc nhập trực tiếp từ nhà máy sản xuất có thể là lựa chọn tốt nhất. Tuy nhiên, phương án này không phù hợp khi bạn chỉ nhập số lượng nhỏ và nhiều loại sản phẩm khác nhau.

    Thay vì vậy, lựa chọn nhà phân phối thiết bị điện nước đa dạng về nguồn hàng là giải pháp tối ưu hơn. Tại sao nên chọn nhà phân phối có nhiều nguồn hàng? Đơn giản vì bạn có thể nhập hàng từ một nơi duy nhất với đa dạng sản phẩm, mỗi mặt hàng với số lượng nhỏ, nhưng vẫn được hưởng giá đại lýchiết khấu cao.

    Hơn nữa, nhập hàng qua một nhà phân phối thiết bị điện nước dân dụng sẽ giúp cửa hàng của bạn tiết kiệm chi phí vận chuyểnnhân công sắp xếp kho bãi, tạo điều kiện thuận lợi để tối ưu hóa hoạt động kinh doanh.

    Vì vậy, chọn nhà phân phối uy tín không chỉ mang lại sự thuận tiện mà còn giúp bạn tối đa hóa lợi nhuận.

    XEM THÊM: Tư Vấn Mở Cửa Hàng Điện Nước Thành Công

    Tổng Kết

    Hy vọng với các thông tin trên chúng tôi chia sẻ sẽ giúp bạn đọc tìm được nguồn hàng chất lượng, uy tín và giá cả hợp lý. Nếu bạn đọc có nhu cầu tìm hiểu các dòng sản phẩm thiết bị điện nước, thiết bị chiếu sáng có thể liên hệ tới ELEO để tham khảo danh mục sản phẩmbáo giá thiết bị điện dân dụng.

  • Top 5 lý do cần Thiết Kế Chiếu Sáng Hiệu Ứng Đèn LED

    Top 5 lý do cần Thiết Kế Chiếu Sáng Hiệu Ứng Đèn LED

    Khi công nghệ chiếu sáng đang ngày càng phát triển, đèn LED đã trở thành lựa chọn hàng đầu cho mọi không gian. Tuy nhiên, để tận dụng tối đa tiềm năng của công nghệ này, việc thiết kế chiếu sáng với các hiệu ứng đèn LED đang dần trở thành xu hướng được ưa chuộng. Thiết kế chiếu sáng hiệu ứng đèn LED không chỉ giúp chiếu sáng mà còn đóng vai trò trong việc thay đổi không gian, tạo nên điểm nhấn độc đáo và mang lại những trải nghiệm thị giác hoàn toàn mới lạ.

    Top 5 lý do cần Thiết Kế Chiếu Sáng Hiệu Ứng Đèn LED
    Việc áp dụng chiếu sáng hiệu ứng LED ngày càng trở nên phổ biến và việc thiết kế chiếu sáng hiệu ứng đèn led thật sự cần thiết.

    Thiết kế chiếu sáng hiệu ứng đèn LED là gì?

    Thiết kế chiếu sáng hiệu ứng đèn LED là quá trình lên kế hoạch và sắp xếp ánh sáng bằng các loại đèn LED để tạo ra các hiệu ứng ánh sáng đặc biệt cho không gian. Đèn LED được chọn vì tính linh hoạt, khả năng điều chỉnh màu sắc và ánh sáng, cũng như tuổi thọ cao và hiệu suất năng lượng vượt trội so với các loại đèn truyền thống.

    Việc thiết kế chiếu sáng không chỉ dừng lại ở việc chọn loại đèn và vị trí lắp đặt, mà còn bao gồm việc phối hợp giữa cường độ, màu sắc và vị trí của đèn để tạo ra các hiệu ứng ánh sáng phù hợp với mục tiêu sử dụng của không gian. Các hiệu ứng ánh sáng có thể thay đổi cảm xúc, tâm trạng, hoặc tạo nên không gian ấn tượng, thu hút người nhìn.

    thiết kế chiếu sáng hiệu ứng đèn led
    Việc thiết kế chiếu sáng hiệu ứng đèn LED có ý nghĩa vượt ra ngoài nhu cầu chiếu sáng đơn thuần.

    >> XEM THÊM: Xu Hướng Thiết Kế Chiếu Sáng 2024

    Lý do cần thiết kế chiếu sáng hiệu ứng đèn LED

    Trong quá trình xây dựng, trang trí nội thất cho ngôi nhà bạn. Có lẽ bạn đọc đã từng thắc mắc và tự hỏi làm sao để thiết kế chiếu sáng cho gia đình một cách hiệu quả. Dưới đây là một số lý do tại sao, Cùng ELEO tìm hiểu một số lý do phổ biến:

    Cải thiện hiệu quả và độ chính xác

    Đèn LED mang đến sự chính xác cao trong việc điều chỉnh cường độ và màu sắc ánh sáng. Điều này giúp đảm bảo rằng mọi khu vực trong không gian được chiếu sáng một cách đồng đều và hiệu quả. Đối với các ngành công nghiệp sản xuất, bệnh viện, hoặc văn phòng, việc có ánh sáng chất lượng là điều rất quan trọng để đảm bảo quá trình làm việc không bị gián đoạn do thiếu ánh sáng hoặc ánh sáng không đạt tiêu chuẩn.

    Chẳng hạn, trong các môi trường y tế hoặc khu vực nghiên cứu, ánh sáng cần được kiểm soát một cách chính xác để bảo đảm điều kiện làm việc tối ưu. Thiết kế chiếu sáng hiệu ứng đèn LED giúp giảm thiểu tình trạng mệt mỏi cho mắt, đồng thời cải thiện sự tập trung và độ chính xác của công việc. Ánh sáng tốt không chỉ giúp tăng năng suất mà còn giảm nguy cơ mắc các bệnh liên quan đến thị lực.

    Hiệu quả chi phí và tối ưu hóa tài nguyên

    Một trong những lợi ích lớn nhất của đèn LED là khả năng tiết kiệm năng lượng. Thiết kế chiếu sáng bằng đèn LED có thể giảm đáng kể lượng điện tiêu thụ so với các loại đèn truyền thống như đèn huỳnh quang hoặc đèn sợi đốt. Điều này không chỉ giúp giảm hóa đơn tiền điện mà còn góp phần bảo vệ môi trường bằng cách giảm lượng khí thải CO2 từ quá trình sản xuất điện.

    Danh Sách Các Mặt Hàng Điện Nước
    Thiết kế chiếu sáng là cách thức nâng cao hiệu quả sử dụng năng lượng và tối ưu chi phí, giúp định hình không gian thẩm mỹ, tạo cảm giác thoải mái cho người sử dụng

    Ngoài ra, đèn LED có tuổi thọ cao hơn nhiều so với các loại đèn truyền thống, điều này có nghĩa là người dùng sẽ tiết kiệm được chi phí bảo trì và thay thế đèn trong dài hạn. Một hệ thống chiếu sáng hiệu quả sẽ đảm bảo rằng các nguồn tài nguyên được sử dụng một cách tối ưu, từ đó giảm chi phí tổng thể trong quá trình sử dụng.

    Thiết kế chiếu sáng hiệu ứng đèn LED cũng cho phép tận dụng các công nghệ điều khiển thông minh như cảm biến ánh sáng và điều khiển từ xa. Những công nghệ này giúp tối ưu hóa việc sử dụng năng lượng bằng cách điều chỉnh ánh sáng tự động theo nhu cầu sử dụng thực tế, tránh lãng phí năng lượng khi không cần thiết.

    Tạo môi trường thẩm mỹ và thoải mái

    Ánh sáng không chỉ là công cụ chiếu sáng mà còn là yếu tố quyết định lớn đến thẩm mỹ của một không gian. Thiết kế chiếu sáng hiệu ứng đèn LED giúp tạo ra những không gian ấn tượng, thu hút sự chú ý của người nhìn. Đèn LED với khả năng điều chỉnh màu sắc dễ dàng giúp tạo ra các hiệu ứng ánh sáng từ đơn giản đến phức tạp, mang lại vẻ đẹp độc đáo cho không gian.

    Trong nhà ở, văn phòng, nhà hàng, hay trung tâm thương mại, ánh sáng có thể tạo ra sự thoải mái và cảm giác dễ chịu cho mọi người. Ví dụ, ánh sáng vàng ấm có thể tạo cảm giác ấm cúng, thư giãn trong khi ánh sáng trắng xanh lại phù hợp với không gian hiện đại, chuyên nghiệp. Hiệu ứng đèn LED không chỉ làm nổi bật kiến trúc mà còn tăng cường cảm xúc và trải nghiệm của người sử dụng không gian.

    Ngoài ra, với khả năng điều chỉnh độ sáng và màu sắc linh hoạt, người sử dụng có thể dễ dàng thay đổi môi trường ánh sáng tùy thuộc vào mục đích và tình huống sử dụng. Điều này đặc biệt quan trọng trong các sự kiện hoặc buổi họp mặt, nơi cần phải thay đổi không khí nhanh chóng để tạo ấn tượng mạnh mẽ.

    Đáp ứng các tiêu chuẩn và quy định ngành

    Thiết kế chiếu sáng cũng cần phải tuân thủ các tiêu chuẩn và quy định về an toàn và chất lượng. Đèn LED không chỉ tiết kiệm năng lượng mà còn an toàn hơn so với các loại đèn truyền thống, vì chúng không chứa các chất độc hại như thủy ngân và không phát ra tia cực tím (UV). Điều này đảm bảo rằng đèn LED có thể được sử dụng an toàn trong các môi trường nhạy cảm như trường học, bệnh viện, và không gian công cộng.

    Ngoài ra, nhiều quốc gia và khu vực đã ban hành các quy định về việc sử dụng đèn tiết kiệm năng lượng và thân thiện với môi trường. Thiết kế chiếu sáng hiệu ứng đèn LED giúp đáp ứng đầy đủ các quy định này, đảm bảo rằng không gian của bạn luôn tuân thủ các tiêu chuẩn an toàn và bền vững.

    Tạo điểm nhấn và tạo ấn tượng

    Trong kiến trúc và thiết kế nội thất, ánh sáng là một trong những yếu tố quan trọng nhất để tạo điểm nhấn và gây ấn tượng. Thiết kế chiếu sáng hiệu ứng đèn LED có thể biến những không gian bình thường trở nên đặc biệt và độc đáo. Với khả năng điều chỉnh màu sắc và cường độ ánh sáng, đèn LED cho phép tạo ra những hiệu ứng sáng tạo không giới hạn, giúp thu hút sự chú ý và tạo dấu ấn khó phai.

    Trong các cửa hàng bán lẻ hoặc nhà hàng, ánh sáng LED có thể được sử dụng để làm nổi bật các sản phẩm hoặc khu vực đặc biệt. Chẳng hạn, một hệ thống ánh sáng LED có thể giúp làm nổi bật các sản phẩm trong cửa hàng, thu hút khách hàng và thúc đẩy họ mua hàng. Trong các không gian ngoài trời, hiệu ứng ánh sáng LED có thể biến một khu vườn hoặc sân thượng trở thành không gian thư giãn tuyệt vời vào buổi tối.

    Ngoài ra, đèn LED có thể được lập trình để thay đổi màu sắc và hiệu ứng theo thời gian, tạo ra các trải nghiệm ánh sáng động. Điều này đặc biệt hữu ích trong các sự kiện lớn hoặc các không gian giải trí, nơi mà sự thay đổi ánh sáng có thể tạo nên các cảm xúc và trải nghiệm thú vị cho người tham dự.

    Tổng kết

    Hy vọng với những thông tin trên sẽ giúp bạn đọc nắm rõ được tại sao cần phải thiết kế chiếu sáng hiệu ứng đèn led, để áp dụng vào trong việc trang trí nội thất cho ngôi nhà bạn.

    Nếu bạn đang tìm kiếm các giải pháp chiếu sáng LED chất lượng, đạt tiêu chuẩn Châu Âu, ELEO chúng tôi đảm bảo mang đến cho khách hàng không chỉ ánh sáng tốt mà còn các giá trị thẩm mỹ và tiện ích vượt trội. Chúng tôi cam kết mang đến cho khách hàng những sản phẩm bền bỉ, thiết kế hiện đại và đảm bảo an toàn tuyệt đối khi sử dụng. Với giá cả cạnh tranh cùng dịch vụ hậu mãi chuyên nghiệp, ELEO sẽ là nơi đáng tin cậy giúp bạn hoàn thiện hệ thống điện cho gia đình và doanh nghiệp một cách hiệu quả.

  • Át Chống Giật là gì? Cấu tạo và Nguyên lý hoạt động

    Át Chống Giật là gì? Cấu tạo và Nguyên lý hoạt động

    Át chống giật, hay còn gọi là thiết bị ngắt mạch chống rò (RCBO), là một trong những thiết bị quan trọng trong hệ thống điện dân dụng và công nghiệp. Với cấu tạo hiện đại và nguyên lý hoạt động thông minh, át chống giật đóng vai trò thiết yếu trong việc đảm bảo an toàn điện và bảo vệ thiết bị điện trong gia đình cũng như doanh nghiệp.

    át chống giật

    Chức năng chính của át chống giật là tự động ngắt nguồn điện khi phát hiện dòng rò vượt mức an toàn, giúp bảo vệ con người khỏi nguy cơ điện giật

    Át Chống Giật là gì?

    Át chống giật là thiết bị điện có khả năng ngắt điện tự động khi phát hiện dòng rò vượt quá mức cho phép hoặc khi xảy ra ngắn mạch, quá tải. Chức năng chính của át chống giật là bảo vệ an toàn cho con người và thiết bị điện khỏi nguy cơ điện giật, chập điện hoặc hỏa hoạn.

    Thiết bị này được sử dụng phổ biến trong hệ thống điện gia đình và công nghiệp nhằm bảo vệ mạng lưới điện và an toàn cho người sử dụng. Át chống giật được thiết kế để phát hiện dòng rò rỉ (tức là dòng điện không qua các dây dẫn bình thường mà rò rỉ qua vật thể khác như con người, đất đai), từ đó ngắt điện để tránh gây nguy hiểm.

    Cấu tạo của Át Chống Giật

    Át chống giật có cấu tạo phức tạp với nhiều bộ phận quan trọng, đảm bảo cho thiết bị hoạt động chính xác và an toàn:

    • Cuộn dây cảm biến dòng điện: Đây là thành phần chính giúp phát hiện dòng rò. Cuộn dây này thường được đặt trong thiết bị để kiểm tra dòng điện qua cả dây pha và dây trung tính.
    • Rơ-le nhiệt: Đây là bộ phận giúp phát hiện tình trạng quá tải. Khi dòng điện vượt quá mức cho phép, nhiệt lượng sinh ra sẽ kích hoạt rơ-le này, từ đó ngắt dòng điện.
    • Mạch điện tử điều khiển: Đây là bộ não của át chống giật, nơi thu nhận tín hiệu từ các bộ phận cảm biến và ra lệnh ngắt nguồn điện khi phát hiện có sự cố.
    • Công tắc ngắt mạch: Là thành phần vật lý giúp thực hiện việc ngắt dòng điện khi có sự cố. Công tắc này sẽ được kích hoạt bởi các bộ phận cảm biến và rơ-le.
    • Đèn báo trạng thái: Một số át chống giật hiện đại có đèn báo trạng thái, giúp người dùng dễ dàng nhận biết thiết bị đang ở trạng thái bật, tắt hoặc có sự cố.

    Các thành phần này phối hợp với nhau để giúp át chống giật hoạt động một cách hiệu quả, nhanh chóng phát hiện và ngắt nguồn điện khi có sự cố.

    Cấu tạo của át chống giật
    Với cấu tạo hiện đại và nguyên lý hoạt động thông minh, át chống giật đóng vai trò thiết yếu trong việc đảm bảo an toàn điện và bảo vệ thiết bị điện trong gia đình

    Nguyên lý hoạt động của át chống giật

    Nguyên lý hoạt động của át chống giật dựa trên việc giám sát dòng điện chạy qua dây pha và dây trung tính trong hệ thống điện. Trong điều kiện bình thường, dòng điện qua dây pha và dây trung tính có cường độ bằng nhau, nhưng nếu có dòng rò, dòng điện này sẽ bị mất cân bằng.

    Cụ thể, át chống giật hoạt động dựa trên các bước sau:

    1. Phát hiện dòng rò: Khi dòng điện chạy qua dây pha và dây trung tính bị mất cân bằng do dòng điện rò rỉ ra ngoài, cuộn dây cảm biến sẽ phát hiện sự khác biệt này.

    2. Kích hoạt mạch điện tử: Khi cuộn dây cảm biến phát hiện dòng rò, tín hiệu này sẽ được gửi tới mạch điện tử. Mạch này sẽ kiểm tra cường độ dòng rò, nếu vượt quá mức an toàn, nó sẽ ra lệnh ngắt điện.

    3. Ngắt mạch điện: Sau khi nhận lệnh từ mạch điều khiển, công tắc ngắt mạch sẽ được kích hoạt để ngắt nguồn điện, đảm bảo không có dòng điện rò tiếp tục gây nguy hiểm.

    Nhờ vào việc kiểm soát chặt chẽ dòng điện trong hệ thống, át chống giật có thể phát hiện ngay cả các dòng rò nhỏ, đảm bảo an toàn cho người dùng trong các tình huống như chạm tay vào dây điện, nước xâm nhập vào hệ thống điện, hoặc các thiết bị điện gặp sự cố.

    Nguyên lý hoạt động của át chống giật

    Lưu ý những thông số của át chống giật

    Khi sử dụng át chống giật, người dùng cần chú ý đến một số thông số quan trọng để đảm bảo thiết bị hoạt động đúng cách và an toàn:

    • Dòng rò định mức (30mA hoặc 300mA): Đây là ngưỡng mà át chống giật sẽ ngắt điện. Đối với hệ thống điện gia đình, mức 30mA thường được sử dụng vì đảm bảo an toàn cho con người khi bị rò điện. Trong khi đó, ngưỡng 300mA phù hợp hơn với hệ thống điện công nghiệp.
    • Dòng ngắt (6kA, 10kA,…): Đây là khả năng chịu đựng của át chống giật khi có sự cố ngắn mạch hoặc quá tải. Thông số này càng cao thì khả năng bảo vệ càng tốt.
    • Thời gian ngắt: Át chống giật cần phải ngắt điện trong một khoảng thời gian rất ngắn (thường dưới 30ms) sau khi phát hiện dòng rò, để đảm bảo an toàn cho người sử dụng.
    • Điện áp hoạt động: Át chống giật cần được lựa chọn phù hợp với điện áp của hệ thống điện (thường là 220V cho gia đình và 380V cho công nghiệp).

    Những thông số này rất quan trọng trong việc lựa chọn và cài đặt át chống giật, đảm bảo thiết bị hoạt động hiệu quả và an toàn.

    Một số lưu ý khi sử dụng át chống giật

    Khi sử dụng át chống giật, có một số lưu ý quan trọng mà người dùng cần phải tuân thủ để đảm bảo an toàn và hiệu quả:

    • Lựa chọn át chống giật đúng loại và đúng công suất: Trước khi lắp đặt, người dùng cần xác định chính xác loại át chống giật phù hợp với hệ thống điện của mình. Đối với điện dân dụng, át chống giật có dòng rò 30mA là lựa chọn tốt nhất.
    • Kiểm tra định kỳ: Để đảm bảo át chống giật luôn hoạt động đúng chức năng, việc kiểm tra và bảo dưỡng định kỳ là rất quan trọng. Nên kiểm tra thiết bị mỗi 6 tháng bằng cách nhấn nút “Test” trên thiết bị để kiểm tra khả năng ngắt điện khi có sự cố.
    • Tránh lắp đặt trong môi trường ẩm ướt: Dù át chống giật có chức năng bảo vệ trong môi trường có nguy cơ rò điện cao, nhưng vẫn cần tránh lắp đặt thiết bị ở những nơi quá ẩm ướt hoặc nơi có khả năng tiếp xúc với nước trực tiếp.
    • Không sử dụng át chống giật quá tải: Người dùng cần đảm bảo không sử dụng thiết bị vượt quá công suất định mức của át chống giật để tránh nguy cơ chập điện hoặc hỏng thiết bị.
    • Kiểm tra các dây dẫn điện: Đảm bảo các dây dẫn điện kết nối với át chống giật đều trong tình trạng tốt, không bị đứt gãy hoặc hỏng hóc, vì điều này có thể gây ra dòng rò và khiến át chống giật ngắt nguồn điện không cần thiết.

    Nhìn chung, việc sử dụng át chống giật là một trong những biện pháp quan trọng để bảo vệ an toàn điện trong gia đình và công nghiệp. Người dùng cần lựa chọn và sử dụng đúng loại, kiểm tra định kỳ và tuân thủ các lưu ý để đảm bảo hiệu quả của thiết bị này.

    XEM THÊM: CB Chống Giật: Top 9 Thương Hiệu Phổ Biến Nhất

    Tổng Kết

    Nếu bạn đang tìm kiếm những thiết bị át chống giật chất lượng đạt tiêu chuẩn Châu Âu, hãy đến ngay ELEO. Với công nghệ tiên tiến, át chống giật tại ELEO giúp ngăn chặn nguy cơ điện giật, chập cháy, đảm bảo sự an tâm tuyệt đối khi sử dụng điện. Đừng chờ đợi nguy hiểm xảy ra, hãy trang bị át chống giật ngay hôm nay để bảo vệ người thân và tài sản của bạn!

  • Cách Đấu Điện 3 Pha 3 Dây

    Cách Đấu Điện 3 Pha 3 Dây

    Hiện nay, việc sử dụng điện 3 pha rất phổ biến trong cuộc sống. Nếu bạn đang thắc mắc cách đấu điện 3 pha 3 dây thì dưới đây là hướng dẫn chi tiết từ ELEO Electric. Hãy cùng chúng tôi tham khảo nội dung sau đây để biết cách đấu điện 3 pha 3 dây nhé!

    Ứng dụng của cách đấu điện 3 pha 3 dây

    Ứng dụng của cách đấu điện 3 pha 3 dây rất đa dạng và chủ yếu tập trung trong các lĩnh vực yêu cầu sử dụng điện với công suất lớn và độ ổn định cao. Dưới đây là một số ứng dụng cụ thể:

    • Sản xuất công nghiệp: Cách đấu điện 3 pha 3 dây được sử dụng rộng rãi trong các nhà máy, xí nghiệp để cung cấp điện cho các máy móc, thiết bị công nghiệp như động cơ, máy nén khí, và máy hàn. Các thiết bị này yêu cầu nguồn điện ổn định để hoạt động hiệu quả và liên tục.
    • Tòa nhà cao tầng và cơ sở thương mại: Trong các tòa nhà lớn như khách sạn, trung tâm thương mại, và văn phòng cao tầng, hệ thống điện 3 pha 3 dây được sử dụng để cung cấp điện cho thang máy, hệ thống điều hòa không khí, và hệ thống chiếu sáng. Điều này giúp đảm bảo an toàn và hiệu suất hoạt động cho toàn bộ tòa nhà.
    • Hệ thống điện dân dụng quy mô lớn: Trong các biệt thự, nhà ở có diện tích lớn hoặc có nhiều thiết bị điện công suất cao, việc sử dụng cách đấu điện 3 pha 3 dây giúp giảm thiểu nguy cơ quá tải điện, đồng thời đảm bảo hoạt động ổn định cho các thiết bị như bơm nước, điều hòa công suất lớn, và hệ thống sưởi.
    • Nông nghiệp: Trong các trang trại lớn, cách đấu điện 3 pha 3 dây được sử dụng để vận hành các thiết bị tưới tiêu, máy bơm nước, và các máy móc nông nghiệp khác, đảm bảo cung cấp điện liên tục và đủ mạnh cho hoạt động sản xuất.
    • Hệ thống chiếu sáng công cộng và giao thông: Điện 3 pha 3 dây cũng được ứng dụng trong các hệ thống chiếu sáng đường phố, đèn tín hiệu giao thông, và các cơ sở hạ tầng công cộng, nơi cần nguồn điện ổn định để duy trì hoạt động liên tục.

    cách đấu điện 3 pha 3 dây

    Cách đấu điện 3 pha 3 dây không chỉ đảm bảo cung cấp điện ổn định và mạnh mẽ, mà còn giúp tăng hiệu suất sử dụng điện và giảm thiểu tổn thất năng lượng, làm cho nó trở thành lựa chọn hàng đầu trong nhiều lĩnh vực khác nhau.

    Giới thiệu nguồn điện 3 pha

    Nguồn điện 3 pha có nhiều ưu điểm nổi trội hơn so với điện 1 pha như:

    • Tăng cường công suất
    • Tiết kiệm dây dẫn
    • Hệ thống điện hoạt động ổn định hơn, hạn chế các nguy cơ chập cháy hoặc thiết bị không hoạt động.
    • Các thiết bị điện tránh được tình trạng quá tải khi hoạt động với công suất lớn.

    Nguồn điện 3 pha sử dụng loại dây điện 3 pha, đây là loại dây điện có tổng 3 – 4 dây bên trong. Trong mỗi công trình, dây điện 3 pha có thể bỏ vỏ bọc cách điện. Người dùng được lựa chọn mức điện áp phân phối phù hợp với nhu cầu, công trình cá nhân.

    Cấu tạo của nguồn điện 3 pha

    Dòng điện 3 pha được sử dụng chủ yếu trong hệ thống máy móc, trang thiết bị công nghiệp, những thiết bị công suất lớn nhờ vào khả năng tiết kiệm điện. Dòng điện 3 pha bao gồm:

    • 4 dây dẫn: gồm 1 dây trung tính và 3 dây pha.
    • Sử dụng điện áp chuẩn 380V.

    XEM THÊM: Điện 3 Pha Là Gì? Hướng Dẫn Cách Đấu Điện 3 Pha

    Cách xác định đầu dây motor 3 pha

    Trước khi nắm được cách đấu nối động cơ điện thì bạn cần biết cách xác định đầu dây motor 3 pha chuẩn xác, dưới đây là các bước xác định đầu dây motor 3 pha như sau:

    • Bước 1: Lấy 2 cặp dây còn lại (dây 3 và 4, dây 5 và 6) lần lượt đem chạm vào 2 đầu âm dương của cục pin.
    • Bước 2: Để xác định các cặp dây thì phải sử dụng đồng hồ VOM. Thực hiện điều chỉnh đồng hồ đến thang điện trở bằng X1.
    • Bước 3: Tiếp đó bắt đầu hãy tiến hành đo từng cặp dây để xác định dây nào lên là 1 cặp.
    • Bước 4: Sau khi đã xác định thì thực hiện đánh dấu để ký hiệu lại từng cặp. Có thể tạm gọi tên lần lượt là các dây 1,2,3,4,5,6. Trong đó dây 1 và 2 là 1 cặp, dây 3 và 4 là 1 cặp, dây 5 và 6 là 1 cặp.
    • Bước 5: Đồng hồ VOM cần thực hiện vặn thang điện trở lên chế độ 2.5DCmA.
    • Bước 6: Tiếp đó, quấn que âm dương của chiếc đồng hồ VOM cùng với cặp dây 1 và 2 đã xác định ở trên.

    Các cách đấu điện 3 pha 3 dây

    Có nhiều sơ đồ đấu dây cho động cơ điện 3 pha, tuy nhiên, mỗi động cơ chỉ có một sơ đồ đấu dây đúng dựa trên nguồn điện cố định. Dưới đây là các sơ đồ cách đấu điện 3 pha 3 dây:

    Sơ đồ đấu điện hình tam giác

    Ví dụ: 1 động cơ điện 3 pha có thông số điện áp định mức là 220V/380V chạy trong mạng lưới điện hiện tại là 110V/220V 3 pha.

    sơ đồ đấu điện hình tam giác
    sơ đồ đấu điện hình tam giác

    Trong trường hợp này thì động cơ điện sẽ được tiến hành đấu nối theo kiểu tam giác. Từ đó đảm bảo cho sự phù hợp giữa mức điện áp thấp (220V) của động cơ so với mức điện áp cao của lưới điện (220V).

    Sơ đồ đấu điện hình sao

    Các động cơ điện 3 pha sẽ có thông số điện áp định mức là 220V/380V và lưới điện hiện tại của động cơ sẽ là 220V/380V chạy điện 3 pha.

    sơ đồ đấu điện hình sao
    sơ đồ đấu điện hình sao

    Trong trường hợp này thì động cơ điện sẽ được tiến hành đấu theo kiểu hình sao (Y). Nhờ vậy đảm bảo cho sự phù hợp giữa mức điện áp thấp (380V) của động cơ máy móc và mức điện áp cao của lưới điện quốc gia (380V).

    Lưu ý khi đấu điện 3 pha 3 dây

    • Motor điện công suất từ 3,7kW với lưới điện 380/660V, 50hz thì dùng cách đấu hình sao.
    • Nếu động cơ ghi 127V/220V thì chỉ dùng cách đấu hình sao và dùng với điện áp là 220V chạy 3 pha.
    • nếu động cơ ghi 380V/660V thì chỉ dùng cách đấu hình tam giác để dùng điện áp 220V/380V chạy 3 pha.
    • Motor điện công suất từ 0,18 – 3,7kW với lưới điện áp 220/380V, 50hz thì dùng cách đấu tam giác.

    Tổng Kết

    Trên đây là hướng dẫn chi tiết từ ELEO Electric về các cách đấu điện 3 pha 3 dây hiệu quả và dễ dàng. Hy vọng với những hướng dẫn ở trên, người dùng đã hiểu rõ hơn về cách đấu loại dây này nhé!

  • Dây Pha Là Gì? Ký Hiệu và 3 Cách Nhận Biết Dây Pha

    Dây Pha Là Gì? Ký Hiệu và 3 Cách Nhận Biết Dây Pha

    Dây pha là gì? Đây là câu hỏi nhận được nhiều sự quan tâm của mọi người, không chỉ là người ngoài ngành mà cả những người mới vào ngành điện. Để biết rõ hơn về dây pha cũng như các thông tin liên quan về dây pha mời bạn đọc theo dõi bài viết sau đây.

    Dây pha là gì?

    Dây pha là loại dây mang dòng điện xoay chiều và luôn chịu áp lực điện. Trong một số trường hợp, 2 dây chính đều là dây nóng, có thể từ 2 pha của đường cung cấp 3 pha, hoặc lấy từ biến thế một pha. Một số ổ điện (đặc biệt ổ chỉ có 2 lỗ) không phân biệt chân nóng và chân mát. Thông thường, dây pha tại Việt Nam thường có hiệu điện thế là 220V. Tuy nhiên, tùy theo quy định và nhu cầu sử dụng của mỗi quốc gia mà dây pha có thông số hiệu điện thế khác biệt, ví dụ hiệu điện thế của dây pha nước Mỹ sản xuất có thông số là 110V thay vì 220V như tại việt Nam.

    Dây pha được phân loại theo bảng mạch bao gồm: dây điện 1 pha, dây điện 2 pha và dây điện 3 pha.

    dây pha là gì

    Đặc điểm của dây pha là gì?

    Trong chủ đề khám phá về dây pha là gì, chúng ta cùng đi xem đặc điểm của nó là gì nhé! Các dây pha được sử dụng tương đối đa dạng. Trong một vài trường hợp thì loại dây này được kết nối với một dây nóng và một dây nguội. Tuy nhiên, trong một số trường hợp khác, dây nối lại được sử dụng đồng thời với hai dây nóng và dây nóng có thể được lắp đặt từ 2 pha của nguồn cung cấp 3 pha hoặc từ máy biến thế 1 pha.

    Dòng điện bên trong dây pha rất đa dạng về độ mạnh, nhẹ. Tùy theo cấu trúc của mạch và khả năng biến áp sẽ có dòng điện khác nhau. Đối với dòng điện xoay chiều thì bạn cần phải đảm bảo rằng dây không có điện trước khi chạm vào.

    Nếu muốn kiểm tra dòng điện trong dây pha bạn có thể sử dụng bút thử điện. Trước đó thì cần ngắt cầu dao điện hoặc ngắt toàn bộ công tắc điện và nguồn cấp điện để đảm bảo an toàn.

    Dây pha thường chỉ dùng để phân biệt các dây dẫn điện chứ không dùng để gắn vào ổ cắm. Điều này cho phép người dùng cắm điện thoải mái mà không cần lo lắng về hướng của phích cắm.

    XEM THÊM: Dòng điện xoay chiều là gì? Các tác dụng của dòng điện xoay chiều

    Ký hiệu và màu sắc của dây pha

    Màu sắc của dây điện có ý nghĩa riêng, cho phép chúng ta phân biệt giữa dây pha và dây trung tính. Theo tiêu chuẩn IEC và điện lực tại Việt Nam, màu sắc dây điện được quy định như sau:

    Đối với hệ thống điện 1 pha: Dây nóng có màu đỏ.

    Đối với hệ thống điện 3 pha:

    • Pha 1 có màu đỏ.
    • Pha 2 có màu vàng hoặc trắng.
    • Pha 3 có màu xanh dương.

    XEM THÊM:

    Một số cách nhận biết dây pha

    Trong quá trình sử dụng hay thi công hệ thống điện, có lẽ bạn đọc đã từng thắc mắc về dây này là dây gì, phải sử dụng dây này để lắp vào đâu. Dưới đây là 3 cách nhận biết dây pha trong quá trình sử dụng hoặc thi công điện.

    Sử dụng bút thử điện

    Dây nóng thường có điện áp cao 220V, nên khi chạm bằng bút thử điện, đèn trên bút sẽ sáng. Dây nguội có điện áp gần như bằng 0, vì vậy bút thử điện sẽ không sáng. Nếu dây nguội khi kiểm tra bằng bút thử điện phát sáng, đó có thể là dấu hiệu của vấn đề trong đường dây điện. Điều này cần được kiểm tra ngay để tránh nguy cơ an toàn.

    sử dụng bút thử điện

    Sử dụng đồng hồ đo điện

    Dùng đầu dây kết nối với que đo màu đỏ trên đồng hồ vạn năng và đặt thang đo trên chế độ 220V. Khi đó, bạn kiểm tra màn hình của đồng hồ vạn năng. Nếu màn hình hiển thị kết quả, đó là dây nóng. Trong trường hợp màn hình không hiển thị kết quả, đó là dây nguội.

    Sử dụng đồng hồ đo điện

    Qua cách này, bạn có thể dễ dàng xác định dây nóng và dây nguội bằng đồng hồ vạn năng. Điều này giúp bạn thực hiện việc lắp đặt và sửa chữa hệ thống điện gia đình một cách an toàn và hiệu quả.

    Nhận biết qua kích thước của dây

    Một cách đơn giản để phân biệt hai loại dây này chính là dựa vào kích thước của dây. Theo quy định về an toàn trong việc truyền tải và sử dụng điện trên các thiết bị, dây nóng thường có đường kính tiết diện lớn hơn dây nguội để có khả năng chịu tải tốt hơn.

    phân biệt qua màu sắc

    Quy tắc này thường được thể hiện rõ tại hệ thống điện hệ thế hoặc tại điểm đầu vào của hệ thống điện gia đình. Vì vậy, bạn có thể dễ dàng nhận biết dây nóng bằng việc so sánh đường kính của nó với các dây khác, đặc biệt là dây nguội.

    Một số lưu ý khi tiếp xúc dây pha

    Khi người dùng vô tình chạm trực tiếp vào dây pha, sẽ trở thành vật dẫn ngắn mạch hoặc dây dẫn nối tiếp qua thiết bị điện. Từ đó hoàn thành mạch điện khép kín và gây ra dòng điện chạy qua cơ thể. Dòng điện này đủ lớn để làm tổn thương các bộ phận của cơ thể người và có thể dẫn đến thương tích, thậm chí tử vong ngay tại chỗ.

    Để đảm bảo an toàn cho bản thân cũng như các thành viên khác trong gia đình thì chúng ta cần truyền đạt cho mọi người những thông tin cần thiết về dây pha và mức độ nguy hiểm của nó có thể gây ra. Vì vậy, khi ở gần, lắp đặt hay sử dụng điện, ta cần chú ý phòng ngừa xảy ra các dạng khép kín mạch điện qua người sau:

    • Phương pháp 1: Nối pha này qua pha khác
    • Phương pháp 2: Nối dây pha với dây trung tính
    • Phương pháp 3: Nối dây pha xuống đất

    Tổng kết

    Như vậy là ELEO đã cùng bạn đi tìm hiểu về dây pha là gì và những kiến thức liên quan đến dây pha và các cách phân biệt dây pha. Hy vọng những thông tin mà chúng tôi cung cấp sẽ giúp ích cho bạn. Cảm ơn bạn đã quan tâm và theo dõi bài viết của chúng tôi. Hẹn gặp lại vào những bài chia sẻ hữu ích tiếp theo.

  • Top 4 Sơ Đồ Mạch Điện Cầu Thang Phổ Biến

    Top 4 Sơ Đồ Mạch Điện Cầu Thang Phổ Biến

    Mạch điện cầu thang đóng vai trò quan trọng trong việc điều khiển đèn chiếu sáng, đảm bảo an toàn và tiện lợi khi di chuyển. Tuy nhiên, không phải ai cũng biết cách lắp đặt một hệ thống mạch điện cầu thang đúng cách. Để giúp bạn dễ dàng hơn trong việc này, bài viết sẽ giới thiệu top 4 sơ đồ mạch điện cầu thang phổ biến nhất hiện nay. Với các hướng dẫn chi tiết, bạn sẽ nắm rõ cách thiết lập và áp dụng vào thực tế, giúp hệ thống điện của ngôi nhà hoạt động hiệu quả và an toàn hơn.

    Mạch điện cầu thang Là Gì?

    Mạch điện cầu thang là một hệ thống điện được thiết kế đặc biệt để điều khiển ánh sáng trong khu vực cầu thang của ngôi nhà. Đây là một giải pháp tiện ích giúp người sử dụng có thể bật hoặc tắt đèn cầu thang từ nhiều điểm khác nhau, giúp dễ dàng hơn trong việc di chuyển qua lại, đặc biệt là vào ban đêm hoặc trong điều kiện ánh sáng yếu. Mạch điện cầu thang không chỉ đảm bảo sự an toàn mà còn mang lại sự tiện lợi cho người dùng.

    mạch điện cầu thang

    Mạch điện cầu thang là tên gọi của mạch điện hai công tắc ba cực điều khiển một đèn. Dưới đây mời bạn đọc cùng tìm hiểu về sơ đồ mạch điện, tại sao lại cần có sơ đồ mạch điện khi thi công xây dựng điện.

    Sơ đồ mạch điện cầu thang là gì?

    Sơ đồ mạch điện cầu thang là bản vẽ chi tiết mô tả cách thức kết nối các thiết bị điện như công tắc, bóng đèn và dây dẫn trong hệ thống mạch điện cầu thang. Sơ đồ này giúp các kỹ thuật viên và thợ điện hiểu rõ cách lắp đặt và đấu nối các thành phần của mạch điện, đảm bảo hoạt động của hệ thống theo đúng yêu cầu. Một sơ đồ mạch điện cầu thang chuẩn sẽ giúp việc lắp đặt và sửa chữa trở nên dễ dàng và chính xác hơn.

    Sơ đồ mạch điện cầu thang

    Xem thêm: Công Tắc Cầu Thang Là Gì? Và 3 Loại Công Tắc Phổ Biến

    Top 4 Sơ Đồ Mạch Điện Cầu Thang

    Khi thiết kế hệ thống chiếu sáng cho cầu thang, việc lựa chọn sơ đồ mạch điện phù hợp là rất quan trọng để đảm bảo tính tiện ích và an toàn. Tùy vào lựa chọn số lượng bóng đèn cho khu vực cầu thang nhà bạn, sẽ cần những thiết bị điện để điều khiển bóng đèn. Dưới đây là 4 sơ đồ mạch điện cầu thang phổ biến bạn đọc có thể tham khảo và ứng dụng như sau:

    Sơ đồ mạch Điện Cầu Thang 1 Công Tắc 1 Bóng Đèn

    Sơ đồ mạch điện cầu thang với 1 công tắc và 1 bóng đèn là giải pháp cơ bản và hiệu quả cho việc chiếu sáng trong khu vực cầu thang. Với cấu hình đơn giản này, bạn có thể dễ dàng kiểm soát nguồn sáng từ một vị trí duy nhất, giúp tiết kiệm chi phí và giảm thiểu sự phức tạp trong lắp đặt. Loại mạch điện này thường được sử dụng trong những ngôi nhà nhỏ hoặc những khu vực cầu thang không yêu cầu điều khiển ánh sáng từ nhiều điểm.

    Sơ đồ đấu nối

    Sơ đồ mạch Điện Cầu Thang 1 Công Tắc 1 Bóng Đèn

    Các thiết bị cần thiết

    • 1 Công tắc 1 chiều (hay công tắc 2 cực, công tắc đơn)
    • 1 Đèn cầu thang (có rất nhiều loại đèn cầu thang bạn có thể lựa chọn)

    Tìm hiểu thêm về:

    Dù có thiết kế đơn giản, nhưng sơ đồ mạch điện này vẫn đảm bảo chức năng chiếu sáng hiệu quả và dễ dàng sử dụng. Hãy cùng khám phá cách lắp đặt và nguyên lý hoạt động của sơ đồ mạch điện này để hiểu rõ hơn về ứng dụng của nó trong việc tạo ra một môi trường ánh sáng an toàn và tiện lợi.

    Sơ đồ mạch Điện Cầu Thang 2 Công Tắc 1 Bóng Đèn

    Sơ đồ mạch điện cầu thang với 2 công tắc và 1 bóng đèn là một giải pháp tiện ích giúp điều khiển ánh sáng trong khu vực cầu thang từ hai vị trí khác nhau. Loại mạch điện này rất phù hợp cho những ngôi nhà có cầu thang dài hoặc khu vực cần được chiếu sáng từ nhiều điểm. Với thiết kế đơn giản nhưng hiệu quả, sơ đồ này cho phép người dùng dễ dàng bật hoặc tắt đèn mà không cần quay lại vị trí trước đó.

    Sơ đồ đấu nối

    Sơ đồ mạch Điện Cầu Thang 2 Công Tắc 1 Bóng Đèn

    Các thiết bị cần thiết

    • 2 Công tắc 2 chiều (hay công tắc 3 cực, công tắc đảo chiều)
    • 1 Đèn cầu thang (có rất nhiều loại đèn cầu thang bạn có thể lựa chọn)

    Tìm hiểu thêm về:

    Đây là lựa chọn lý tưởng cho việc tăng cường sự an toàn và tiện nghi trong quá trình di chuyển qua cầu thang, đặc biệt là trong điều kiện ánh sáng yếu hoặc vào ban đêm. Hãy cùng tìm hiểu chi tiết cách lắp đặt và nguyên lý hoạt động của sơ đồ mạch điện này để tối ưu hóa ánh sáng cho ngôi nhà của bạn.

    Sơ đồ mạch Điện Cầu Thang 2 Công Tắc 2 Bóng Đèn

    Sơ đồ này cho phép điều khiển hai bóng đèn cầu thang từ hai công tắc khác nhau, mỗi công tắc có thể điều khiển một bóng đèn. Đây là lựa chọn phổ biến cho các cầu thang có ánh sáng phân bổ đều trên cả hai bên.

    Sơ đồ đấu nối

    Sơ đồ mạch Điện Cầu Thang 2 Công Tắc 2 Bóng Đèn

    Các thiết bị cần thiết

    • 1 Đèn cầu thang (có rất nhiều loại đèn cầu thang bạn có thể lựa chọn)
    • 2 Công tắc

    Sơ đồ mạch Điện Cầu Thang 3 Công Tắc 2 Bóng Đèn

    Với sơ đồ này, bạn có thể điều khiển hai bóng đèn cầu thang từ ba công tắc. Điều này mang lại sự linh hoạt trong việc điều chỉnh ánh sáng theo từng nhu cầu và điều kiện cụ thể.

    Sơ đồ đấu nối

    Sơ đồ mạch Điện Cầu Thang 3 Công Tắc 2 Bóng Đèn

    Các thiết bị cần thiết

    • 3 Công tắc
    • 1 Đèn cầu thang (có rất nhiều loại đèn cầu thang bạn có thể lựa chọn)

    Tổng Kết

    Mạch điện cầu thang là một phần quan trọng trong hệ thống điện của ngôi nhà, giúp điều khiển ánh sáng cầu thang một cách tiện lợi và an toàn. Các sơ đồ mạch điện cầu thang đa dạng cho phép bạn chọn lựa giải pháp phù hợp nhất với nhu cầu sử dụng và cấu trúc ngôi nhà. Việc hiểu rõ và áp dụng đúng sơ đồ mạch điện sẽ giúp cải thiện hiệu quả sử dụng ánh sáng và nâng cao sự tiện nghi trong cuộc sống hàng ngày.

  • Công Tắc Cầu Thang Là Gì? Và 3 Loại Công Tắc Phổ Biến

    Công Tắc Cầu Thang Là Gì? Và 3 Loại Công Tắc Phổ Biến

    Khi bạn di chuyển trong ngôi nhà của mình, đặc biệt là trong các ngôi nhà nhiều tầng, việc điều khiển ánh sáng trở nên cực kỳ quan trọng. Trong bài viết này, chúng ta sẽ khám phá về công tắc cầu thang, một thiết bị không thể thiếu giúp bạn điều khiển ánh sáng ở các khu vực cầu thang một cách tiện lợi và hiệu quả.

    Công tắc cầu thang là gì?

    Công tắc cầu thang là một loại công tắc điện được dùng để lắp đặt cho hệ thống cầu thang với vai trò bật/ tắt đèn trong khu vực cầu thang. Công tắc cầu thang cho phép bạn bật và tắt đèn từ nhiều điểm khác nhau trong cầu thang, mang lại sự tiện lợi và an toàn khi di chuyển.

    công tắc cầu thang

    Các loại công tắc cầu thang phổ biến

    Khi lắp đặt công tắc cầu thang, việc chọn loại công tắc phù hợp với nhu cầu và cấu trúc của cầu thang là rất quan trọng. Dưới đây là các loại công tắc cầu thang phổ biến, mỗi loại có những đặc điểm và ứng dụng riêng, giúp bạn lựa chọn thiết bị phù hợp cho ngôi nhà của mình:

    Công tắc 1 chiều

    Công tắc 1 chiều là loại công tắc cơ bản nhất và thường được sử dụng trong các hệ thống chiếu sáng đơn giản. Đây là loại công tắc chỉ có một điểm điều khiển, thường được lắp đặt ở một vị trí cố định. Khi bạn bật hoặc tắt đèn, bạn chỉ có thể điều khiển từ một nơi duy nhất, điều này có thể gây bất tiện nếu bạn cần điều khiển đèn từ nhiều điểm khác nhau trong cầu thang. Công tắc 1 chiều phù hợp cho những cầu thang có thiết kế đơn giản hoặc nơi bạn chỉ cần một điểm điều khiển.

    công tắc 1 chiều

    Tìm hiểu chi tiết: Công tắc 1 chiều

    Công tắc 2 chiều

    Công tắc 2 chiều là một bước tiến so với công tắc 1 chiều. Loại công tắc này cho phép bạn điều khiển đèn từ hai điểm khác nhau, thường là hai đầu của cầu thang. Điều này có nghĩa là bạn có thể bật đèn ở tầng dưới và tắt đèn ở tầng trên mà không cần phải quay lại vị trí ban đầu. Công tắc 2 chiều rất hữu ích cho các cầu thang lớn hoặc trong các ngôi nhà có nhiều tầng, nơi việc điều khiển ánh sáng từ nhiều điểm là rất quan trọng.

    công tắc 2 chiều

    Tìm hiểu chi tiết: Công tắc 2 chiều

    Công tắc cảm ứng

    Công tắc cảm ứng là loại công tắc hiện đại sử dụng công nghệ cảm ứng để điều khiển ánh sáng. Thay vì sử dụng các nút bấm cơ học, công tắc cảm ứng hoạt động bằng cách chạm vào bề mặt cảm ứng. Loại công tắc này thường có thiết kế sang trọng và dễ sử dụng. Công tắc cảm ứng có thể được tích hợp với các tính năng thông minh, như điều khiển từ xa qua ứng dụng điện thoại hoặc kết nối với các hệ thống nhà thông minh. Điều này mang lại sự tiện lợi tối đa cho người sử dụng và làm tăng sự hiện đại cho không gian sống.

    Cách lắp đặt công tắc cầu thang

    Việc lắp đặt mạch điện cầu thang khá phức tạp và đòi hỏi nhiều kiến thức chuyên môn về điện dân dụng. Nếu bạn không có nhiều kỹ năng và kiến thức, thì tốt nhất nên thuê thợ điện chuyên nghiệp để đảm bảo an toàn và hiệu quả.

    Chuẩn bị trước khi lắp đặt

    • Xác định nhu cầu và thiết kế: Đầu tiên, xác định số lượng bậc cầu thang và vị trí các điểm công tắc điều khiển đèn. Dựa vào thiết kế cầu thang và nhu cầu sử dụng, quyết định số lượng công tắc và bóng đèn cần thiết cho mỗi bậc cầu thang
    • Chuẩn bị các linh kiện và công cụ: Đảm bảo chuẩn bị đầy đủ các linh kiện cần thiết, bao gồm công tắc, ổ cắm, bóng đèn, dây điện, đầu nối, hộp điện và các dụng cụ như búa, tua vít, kìm tuốt dây điện, máy đo,…

      Trước khi bắt đầu lắp đặt hệ thống điện cho cầu thang, việc nắm rõ sơ đồ lắp đặt mạch điện là rất quan trọng. Sơ đồ này sẽ giúp bạn hình dung rõ ràng cách các công tắc, bóng đèn, và các dây điện được kết nối với nhau, đảm bảo quá trình lắp đặt diễn ra suôn sẻ và an toàn.

      Vẽ sơ đồ lắp đặt mạch điện cầu thang

      Sơ đồ lắp đặt mạch điện cầu thang thường bao gồm các yếu tố chính sau:

      1. Công Tắc: Xác định vị trí lắp đặt các công tắc để dễ dàng điều khiển ánh sáng từ nhiều điểm khác nhau trong cầu thang. Sơ đồ sẽ chỉ rõ các công tắc đơn, công tắc cầu thang hai chiều hoặc ba chiều nếu cần thiết.
      2. Bóng Đèn: Đánh dấu vị trí của bóng đèn trong cầu thang, đảm bảo ánh sáng phân bổ đều và hợp lý.
      3. Dây Điện: Phác thảo đường đi của các dây điện từ nguồn điện đến các công tắc và bóng đèn, giúp dễ dàng kiểm tra và kết nối đúng cách.
      4. Kết Nối: Chỉ định các điểm kết nối quan trọng như đấu nối giữa các dây điện và công tắc, giúp duy trì mạch điện ổn định và an toàn.
      Vẽ sơ đồ lắp đặt mạch điện cầu thang

      Việc chuẩn bị kỹ lưỡng sơ đồ lắp đặt không chỉ giúp quá trình thi công trở nên dễ dàng hơn mà còn đảm bảo hệ thống điện hoạt động ổn định và an toàn, giảm thiểu nguy cơ sự cố sau khi hoàn thành lắp đặt.

      Xem thêm: Top 4 Sơ Đồ Mạch Điện Cầu Thang Phổ Biến

      Quy trình lắp đặt mạch điện cầu thang

      Quy trình lắp đặt mạch điện cầu thang là bước quan trọng để đảm bảo hệ thống điện hoạt động hiệu quả và an toàn. Dưới đây là các bước chi tiết để thực hiện quy trình này:

      • Bước 1: Chuẩn bị vật tư cần thiết, bao gồm công tắc, bóng đèn, dây điện, hộp nối, và các dụng cụ lắp đặt như tua vít, kìm, và băng dính cách điện.
      • Bước 2: Xác định vị trí của các công tắc và bóng đèn trong cầu thang dựa trên sơ đồ lắp đặt. Đảm bảo rằng các vị trí này thuận tiện cho việc sử dụng.
      • Bước 3: Đi dây điện từ nguồn điện đến các công tắc và bóng đèn theo sơ đồ đã chuẩn bị. Sử dụng băng dính cách điện để cố định dây điện và tránh tình trạng dây bị va đập hoặc bị hư hỏng.
      • Bước 4: Lắp đặt công tắc và bóng đèn đúng vị trí dựa trên sơ đồ lắp đặt.
      • Bước 5: Kiểm tra và hoàn thiện hệ thống điện: Trước khi bật nguồn điện, kiểm tra tất cả các kết nối để đảm bảo không có lỗi nào. Sau đó gắn các nắp công tắc và kiểm tra lại toàn bộ hệ thống một lần nữa để đảm bảo an toàn.

      Quy trình lắp đặt mạch điện cầu thang yêu cầu sự chú ý đến từng chi tiết để đảm bảo hệ thống hoạt động ổn định và an toàn. Việc thực hiện đúng quy trình sẽ giúp bạn có một hệ thống chiếu sáng cầu thang hiệu quả và tiện lợi.

      Xem thêm:

      Lợi ích của công tắc cầu thang

      Với các thông tin ở trên bạn đọc đã được chúng tôi giới thiệu đến các loại cũng như các sơ đồ mạch điện cầu thang thực tế. Dưới đây là một số lợi ích khi sử dụng công tắc cầu thang:

      • Đảm bảo an toàn: Công tắc cầu thang giúp tăng cường an toàn khi di chuyển trong cầu thang vào ban đêm hoặc trong điều kiện ánh sáng yếu.
      • Tiện lợi: Điều khiển ánh sáng từ nhiều điểm khác nhau giúp bạn không phải quay lại để tắt đèn, làm cho cuộc sống hàng ngày trở nên tiện lợi hơn.

      Tổng Kết

      Công tắc cầu thang là một thiết bị quan trọng trong hệ thống điện của các ngôi nhà nhiều tầng. Với khả năng điều khiển ánh sáng từ nhiều điểm khác nhau, nó không chỉ giúp tăng cường an toàn mà còn mang lại sự tiện lợi. Hy vọng rằng bài viết này đã cung cấp cho bạn cái nhìn rõ ràng và chi tiết về công tắc cầu thang.

    • Cách Đấu 2 Công Tắc 1 Bóng Đèn Tại Nhà

      Cách Đấu 2 Công Tắc 1 Bóng Đèn Tại Nhà

      Trong bài viết này, ELEO sẽ giúp bạn đọc tìm hiểu cách đấu 2 công tắc 1 bóng đèn tại nhà. Đây là một kỹ năng hữu ích, giúp bạn tự mình thực hiện các công việc điện đơn giản mà không cần phải gọi thợ điện nước.

      Lợi ích của cách đấu 2 công tắc 1 bóng đèn

      Trong sinh hoạt gia đình việc sử dụng 2 công tắc điều khiển 1 bóng đèn mang lại nhiều tiện ích, như:

      • An toàn: Giảm thiểu việc di chuyển trong bóng tối, hạn chế nguy cơ té ngã.
      • Tiện lợi: Bạn có thể bật/tắt đèn từ hai vị trí khác nhau, ví dụ như từ trên và dưới cầu thang.
      • Tiết kiệm thời gian: Không cần phải đi đến một vị trí cố định để bật/tắt đèn.

      Chuẩn bị dụng cụ và vật liệu

      Để đấu 2 công tắc 1 bóng đèn bạn cần chuẩn bị những vật liệu: 2 Công tắc 2 chiều (hay công tắc 3 cực), đèn chiếu sáng mà bạn lắp (đèn bulb, đèn âm trần), đế âm, dây điện, tua-vít, bút thử điện.

      Cần lưu ý, để đảm bảo an toàn điện, nên chắc chắn là nguồn điện đã được ngắt tạm thời khỏi hệ thống (kiểm tra aptomat / cầu chì) và thử điện bằng bút thử điện trước khi đấu dây Công tắc 2 chiều.

      Mô tả sơ đồ cách đấu 2 công tắc 1 bóng đèn

      Công tắc 2 chiều có 3 cực, khi có dòng điện xuất hiện, sẽ có 1 cực vào (cực chung) và 2 cực ra. Với kết cấu này, ở một thời điểm dòng điện đi qua, chỉ có 1 cực ra được nối thông với cực vào và làm cho đèn hay thiết bị điện hoạt động. Với cực ra còn lại, khi được kích hoạt sẽ làm ngắt dòng điện, đèn hay thiết bị điện sẽ ngừng hoạt động.

      Với nguyên lý này, ở thực tế, hoàn toàn có thể thực hiện đóng, ngắt dòng điện đối với 1 bóng đèn hay 1 thiết bị điện ở 2 khu vực khác nhau (cầu thang, lan can chung cư, các khu vực chung,…), rất tiện lợi trong sinh hoạt.

      Mô tả sơ đồ cách đấu 2 công tắc 1 bóng đèn

      Sơ đồ nguyên lý các cách đấu 2 công tắc 1 bóng đèn

      Kết cấu mạch điện dân dụng sẽ có hai dây là dây pha (dây lửa) và dây nguội (dây trung tính). Dây trung tính sẽ được đấu trực tiếp với bóng đèn.

      sơ đồ mạch điện cầu thang 2 công tắc 1 bóng đèn
      sơ đồ mạch điện cầu thang 2 công tắc 1 bóng đèn

      Sơ đồ nguyên lý cách 1

      Cách này khá phổ biến: Thợ điện sẽ cho chạy dây nguồn phức tạp, nối với mạch điều khiển và phụ tải của công tắc điện. Tuy cách này được đánh giá là an toàn hơn, nhưng cách này tốn thời gian và cần dùng nhiều dây điện, gây lãng phí và gia tăng chi phí vật tư.

      Thợ lắp đặt cũng có thể lựa chọn cách kết nối thiết bị điện với mạch điều khiển phụ và phụ tải của công tắc, sử dụng dây pha sẽ giúp tiết kiệm dây điện hơn.

      Sơ đồ nguyên lý cách đấu 2 công tắc 1 bóng đèn

      Sơ đồ nguyên lý cách 2

      Là nối thiết bị điện với mạch điều khiển phụ và phụ tải của công tắc, sử dụng dây pha, không gây tốn kém dây điện.

      Cách này hoạt động dựa trên nguyên lý: khi xuất hiện dòng điện thì sẽ có sự chênh lệch điện áp. Vì vậy, khi 2 đầu của thiết bị là 2 dây pha hoặc 2 dây trung tính thì không có dòng điện chạy qua thiết bị giúp tăng độ bền của thiết bị điện và giảm đáng kể điện năng tiêu thụ. Tuy nhiên, phương pháp này dễ gây hiện tượng ngắn mạch, điều này có thể gây hư hỏng mạch, quá nhiệt, cháy hoặc nổ.

      Sơ đồ nguyên lý cách đấu 2 công tắc 1 bóng đèn

      Hướng dẫn đấu nối dây điện

      Với các sơ đồ nguyên lý bên trên ELEO đã giới thiệu, bạn đọc đã nắm được cách thức đấu công tắc với bóng đèn. Dưới đây là các bước cơ bản ELEO hướng dẫn tới bạn đọc cách đấu dây như sau:

      Đấu dây công tắc đầu tiên

      1. Kết nối dây lửa từ nguồn điện vào chân L của công tắc đầu tiên.
      2. Nối dây từ chân 1 của công tắc đầu tiên đến chân 1 của công tắc thứ hai.
      3. Tương tự, nối dây từ chân 2 của công tắc đầu tiên đến chân 2 của công tắc thứ hai.

      Đấu dây công tắc thứ hai

      1. Kết nối dây từ chân L của công tắc thứ hai đến chân L của bóng đèn.
      2. Nối dây từ chân N của bóng đèn đến dây nguội của nguồn điện.

      Đấu dây bóng đèn

      1. Đảm bảo các kết nối chắc chắn và an toàn.
      2. Kết nối dây lửa và dây nguội từ công tắc thứ hai vào bóng đèn.

      Những lưu ý khi sử dụng công tắc 2 chiều

      Thường xuyên kiểm tra công tắc điện 2 chiều, đường dây điện trong quá trình sử dụng để phát hiện kịp thời các sự cố.

      • Chọn mua các công tắc điện 2 chiều chất lượng tốt, có xuất xứ và thương hiệu rõ ràng.
      • Tìm hiểu kỹ cách lắp đặt để đảm bảo an toàn vì công tắc điện 2 chiều khá phức tạp. Cân nhắc lựa chọn cách lắp đặt an toàn và duy trì được độ bền, tuổi thọ cho thiết bị điện.
      • Nên lắp đặt công tắc ở vị trí thuận lợi nhất, giúp việc bật/tắt được dễ dàng và thuận tiện.
      • Không lắp đặt ở những nơi ẩm ướt, có thể tiếp xúc trực tiếp với nước như trong phòng tắm hay ngoài trời. Bạn có thể chọn loại công tắc 2 chiều có khả năng chống nước và chống ẩm để đảm bảo an toàn.

      Tham khảo: Cách Đấu 1 Công Tắc 1 Bóng Đèn Tại Nhà

      Câu hỏi thường gặp

      Tổng kết

      Việc nắm rõ cách đấu 2 công tắc 1 bóng đèn không chỉ giúp bạn tiết kiệm chi phí mà còn tăng tính tiện lợi và an toàn trong việc sử dụng điện tại nhà. Qua bài viết này, chúng ta đã đi qua từng bước chi tiết, từ việc chuẩn bị dụng cụ, hiểu rõ các khái niệm cơ bản, cho đến các bước thực hiện đấu nối.

      Hy vọng rằng, với hướng dẫn cụ thể và chi tiết, bạn có thể tự tin thực hiện thành công công việc này. Hãy luôn nhớ đảm bảo an toàn tuyệt đối khi làm việc với điện và nếu có bất kỳ thắc mắc nào, đừng ngần ngại tìm sự hỗ trợ từ các chuyên gia điện. Chúc bạn thành công!



    • Tất Cả Các Ký Hiệu Điện trên bản vẽ cần biết

      Tất Cả Các Ký Hiệu Điện trên bản vẽ cần biết

      Nếu bạn nắm rõ tất cả các ký hiệu điện trên bản vẽ thì bạn có thể dễ dàng đọc được các bản vẽ kĩ thuật điện. Trong bài viết này, chúng tôi sẽ đưa ra một số ký hiệu thiết bị điện trên bản vẽ đơn giản, thường sử dụng để mọi người có thể dễ dàng nắm chắc được các ký hiệu. Cùng ELEO theo dõi bài viết nhé!

      tất cả các ký hiệu điện trên bản vẽ

      Tất cả các ký hiệu điện trên bản vẽ

      Việc sử dụng các ký hiệu thiết bị điện trên bản vẽ giúp bạn đơn giản hóa việc thiết kế bản vẽ công nghiệp cũng như tăng tính chuyên nghiệp trong quá trình thi công.

      Các hình vẽ ký hiệu điện công nghiệp được sử dụng trong bản vẽ được dùng để thay thế tên các thiết bị điện hoặc nhóm các thiết bị điện có chức năng giống nhau.

      Những ký hiệu thiết bị điện cơ bản

      Dưới đây là bản ký hiệu các thiết bị điện cơ bản nhất trong bản vẽ hệ thống điện:

      Tên gọiHình vẽ ký hiệuTên gọiHình vẽ ký hiệu
      Dòng điện một chiềudòng điện một chiềuDây phaDây pha
      Dòng điện xoay chiềuDòng điện xoay chiềuDây trung tínhDanh Sách Các Mặt Hàng Điện Nước
      Cực dươngCực dươngHai dây chéo nhauHai dây chéo nhau
      Cực âmCực âmHai dây dẫn nối nhauHai dây nối nhau
      Mạch điện 3 dâyMạch điện 3 dâyCầu dao hai cực; ba cựcCầu dao hai cực, ba cực
      Công tắc 2 cựcCông tắc 2 cựcCông tắc 3 cựcCông tắc 3 cực
      Cầu chìCầu chìChấn lưuChấn lưu
      Đèn huỳnh quangĐèn huỳnh quangChuông điệnChuông điện
      Đèn sợi đốtĐèn sợi đốtỔ điệnỔ điện
      Quạt trầnQuạt trầnỔ điện và phích cắm điệnỔ điện và phích cắm điện

      Ký hiệu các loại đèn điện

      Sau khi tìm hiểu về cách ký hiệu cơ bản, doanh nghiệp cũng cần quan tâm đến những ký hiệu cụ thể hơn, ví dụ như ký hiệu đại diện cho các loại đèn và thiết bị điện sẽ được sử dụng trong nhà xưởng.

      Tên gọi thiết bị đènKý hiệu hình vẽ
      Đèn sợi đốtký hiệu đèn sợi đốt
      Đèn huỳnh quangký hiệu đèn huỳnh quang
      Đèn nung sáng có chụpký hiệu đèn nung sáng có chụp
      Đèn chiếu sâu có chụp tráng menký hiệu đèn chiếu sâu
      Đèn có bóng tráng gươngký hiệu đèn có bóng tráng gương
      Đèn thuỷ ngân có áp lực caoký hiệu đèn thủy ngân áp lực cao
      Đèn chống nước và bụiký hiệu đèn chống nước và  bụi
      Đèn chống nổ không chụpký hiệu đèn chống nổ không chụp
      Đèn chống nổ có chụpký hiệu đèn chống nổ có chụp
      Đèn chống hoá chất ăn mònký hiệu đèn chống hoá chất

      Ký hiệu thiết bị đóng cắt

      Bên cạnh những ký hiệu chung, bạn đọc cũng cần tìm hiểu về những ký hiệu cụ thể cho các thiết bị đóng cắt đảm bảo an toàn cho hệ thống điện

      Tên gọiKý hiệu hình vẽ
      Cầu dao 1 phaký hiệu cầu dao 1 pha
      Cầu dao 1 pha 2 ngảký hiệu cầu dao 1 pha 2 ngả
      Cầu dao 3 phaký hiệu cầu dao 3 pha
      Cầu dao 3 pha 2 ngảký hiệu cầu dao 3 pha 2 ngả

      Ký hiệu điện bằng chữ

      Trong một bản vẽ thiết kế điện hoàn chỉnh, ngoài các ký hiệu điện dân dụng trong bản vẽ, người ta còn tổng hợp và quy ước, thể hiện một số ký hiệu bằng chữ để hỗ trợ việc phân tích bản vẽ được dễ dàng hơn.

      Bên cạnh những ký hiệu bằng hình ảnh, khi đọc bản vẽ mạch điện công nghiệp bạn cũng cần hiểu được những ký hiệu viết tắt bằng chữ. Dưới đây là những ký hiệu điện công nghiệp bằng chữ thường được sử dụng hiện nay:

      STTKý hiệu Tên gọiGhi chú
      1CDCầu dao
      2CB; ApAptomat; máy cắt hạ thế
      3CCCầu chì
      4KCông tắc tơ, khởi động từCó thể sử dụng các thể hiện đặc tính làm việc như: T – công tắc tơ quay thuận; H – công tắc tơ hãm dừng…
      5KCông tắcDùng trong sơ đồ chiếu sáng
      6O; OĐỔ cắm điện
      7ĐĐèn điệnDùng trong sơ đồ chiếu sáng
      8ĐĐộng cơ một chiều; động cơ điện nói chungDùng trong sơ đồ điện công nghiệp
      9Chuông điện
      10Bếp điện, lò điện
      11Quạt điện
      12MBMáy bơm
      13ĐCĐộng cơ điện nói chung
      14CKCuộn kháng
      15ĐKBĐộng cơ không đồng bộ
      16ĐĐBĐộng cơ đồng bộ
      17FMáy phát điện một chiều; máy phát điện nói chung
      18FKBMáy phát không đồng bộ
      19FĐBMáy phát đồng bộ
      20M; ONNút khởi động máy
      21D; OFFNút dừng máy
      22KCBộ khống chế, tay gạt cơ khí
      23RNRơ-le nhiệt
      24RthRơ-le thời gian (timer)
      25RURơ-le điện áp
      26RIRơ-le dòng điện
      27RtrRơ-le trung gian
      28RTTRơ-le bảo vệ thiếu từ trường
      29RTĐRơ-le tốc độ
      30KHCông tắc hành trình
      31FHPhanh hãm điện từ
      32NCNam châm điện
      33BĐTBàn điện từ
      34VVan thuỷ lực, van cơ khí
      35MCMáy cắt trung, cao thế
      36MCPMáy cắt phân đoạn đường dây
      37DCLDao cách ly
      38DNĐDao nối đất
      39FCOCầu chì tự rơi
      40BA; BTMáy biến thế
      41CSThiết bị chống sét
      42TThanh cái cao áp, hạ ápDùng trong sơ đồ cung cấp điện
      43T (transformer)Máy biến thếDùng trong sơ đồ điện tử
      44D; DZDiode; Diode zener
      45CTụ điện
      46RĐiện trở
      47RTĐiện trở nhiệt

      Các loại sơ đồ trong bản vẽ điện dân dụng

      Dưới đây là một số ít bản vẽ trong mạng lưới hệ thống điện nhà gia dụng. Sơ đồ điện hay còn được gọi là bản vẽ điện thường có 3 loại, gồm: Sơ đồ nguyên tắc, sơ đồ mặt phẳng (sơ đồ lắp ráp) và sơ đồ đơn tuyến .

      Sơ đồ nguyên lý

      Sơ đồ nguyên lý là sơ đồ bộc lộ mối quan hệ về điện. Tuy nhiên, không bộc lộ cách sắp xếp và cách lắp ráp của những thành phần có trong sơ đồ. Sơ đồ nguyên lý được sử dùng để điều tra và nghiên cứu nguyên tắc hoạt động của mạch điện và những thiết bị điện.

      sơ đồ nguyên tắc

      Ví dụ dưới đây là một sơ đồ nguyên lý bao gồm: 1 taplo điện đơn giản gồm, 1 cầu chì, 1 công tắc điều khiển 1 bóng đèn, như sau:

      Sơ đồ lắp đặt

      Sơ đồ mặt bằng hay còn gọi là sơ đồ lắp đặt là sơ đồ biểu diễn vị trí lắp ráp, cách lắp ráp của các thành phần có trong mạch điện.
      Sơ đồ lắp đặt được sử dụng trong quá trình dự trù vật tư, lắp ráp, sữa chữa mạch điện và những thiết bị điện .Từ sơ đồ nguyên tắc, ta có thể kiến thiết xây dựng được nhiều sơ đồ lắp đặt khác nhau.

      sơ đồ mặt bằng

      Ví dụ: Từ sơ đồ nguyên lý trên, ta có sơ đồ mặt bằng đi dây taplo dưới đây.

      Sơ đồ đơn tuyến

      Sơ đồ đơn tuyến là 1 dạng của sơ đồ lắp đặt. Tuy nhiên, trong sơ đồ này thì đường dây chỉ vẽ có một nét và được đánh số lượng trong đường dây.

      Khi vẽ bản vẽ mạch điện, cần đảm bảo những tiêu chí sau đây để kỹ thuật viên có thể tiến hành lắp đặt hệ thống điện đúng chuẩn và an toàn:

      • Bản vẽ mạch điện phải thiết kế mạch điện đúng theo tiêu chuẩn chung (ở đây là tiêu chuẩn của nhà nước).
      • Bản vẽ mạch điện phải dễ đọc, dễ hiểu: Các yếu tố được thể hiện trong bản vẽ phải tuân thủ theo quy chuẩn về ký hiệu điện công nghiệp ở trên.
      • Bản vẽ phải đáp ứng mức độ an toàn cao. Việc đảm bảo an toàn không chỉ cần thiết trong lúc thi công mà còn cần trong quá trình vận hành sau này.
      • Một bản thiết kế mạch điện tốt cũng cần tính toán đến mức độ hiệu quả của toàn bộ hệ thống điện. Sau khi hoàn tất thi công, hệ thống điện nhà xưởng phải vận hành trơn tru với năng suất cao.
      • Tính toán khối lượng điện năng sử dụng cho doanh nghiệp: Xác định khối lượng điện năng sử dụng sẽ ảnh hưởng trực tiếp đến hiệu quả sản xuất và chi phí sản xuất của doanh nghiệp
      sơ đồ đơn tuyến

      Các tiêu chí cần đảm bảo của bản vẽ mạch điện

      Bản vẽ mạch điện có ý nghĩa rất quan trọng vì nó quyết định độ chính xác của toàn bộ quá trình thi công điện nhà xưởng. Do đó, bản vẽ cần đảm bảo những tiêu chí nhất định để thợ điện có thể tiến hành lắp đặt hệ thống điện đúng chuẩn và an toàn. Cụ thể như:

      • Bản vẽ mạch điện phải dễ đọc, dễ hiểu. Các yếu tố được thể hiện trong bản vẽ phải tuân thủ theo quy chuẩn về ký hiệu điện công nghiệp ở trên.
      • Thiết kế mạch điện phải đúng theo tiêu chuẩn của Nhà nước. Ví dụ: Nơi nào không thể lắp đặt dây và cáp điện xa hẳn các kết cấu kim loại phục vụ mục đích khác thì các kết cấu đó cũng phải nối đất.
      • Bản vẽ phải đáp ứng mức độ an toàn cao. Việc đảm bảo an toàn không chỉ cần thiết trong lúc thi công mà còn cần trong quá trình vận hành sau này.
      • Một bản thiết kế mạch điện tốt cũng cần tính toán đến mức độ hiệu quả của toàn bộ hệ thống điện. Sau khi hoàn tất thi công, hệ thống điện nhà xưởng phải vận hành trơn tru với năng suất cao.
      • Tính toán khối lượng điện năng sử dụng cho doanh nghiệp: Xác định khối lượng điện năng sử dụng sẽ ảnh hưởng trực tiếp đến hiệu quả sản xuất và chi phí sản xuất của doanh nghiệp.

      Tổng kết

      Trên đây là những thông tin hữu ích về tất cả các ký hiệu điện trên bản vẽ kỹ thuật. Hy vọng với những thông tin này, sẽ giúp ích được cho mọi người. ELEO một công ty chuyên cung cấp các thiết bị điện chính hãng, nếu bạn có điều gì thắc mắc hãy liên hệ với chúng tôi để được tư vấn và hỗ trợ miễn phí.

    • Công tắc 2 cực: Nguyên lý hoạt động và cấu tạo

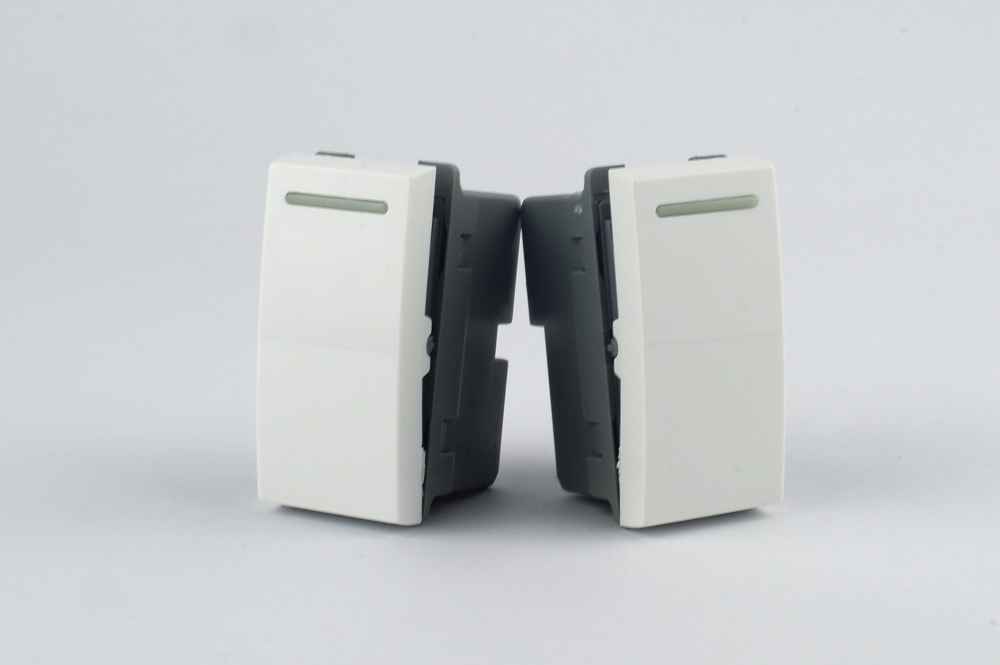

      Công tắc 2 cực: Nguyên lý hoạt động và cấu tạo

      Ngày nay, công tắc 2 cực được sử dụng rất phổ biến, có vai trò quan trọng trong hệ thống điện dân dụng. Mang đến sự tiện lợi cho người sử dụng, kiểm soát an toàn hệ thống điện. Công tắc 2 cực là gìCấu tạo và nguyên lý hoạt động của nó như thế nào? Ở bài viết này, ELEO sẽ giúp bạn đọc hiểu rõ chi tiết hơn về công tắc hai cực!

      Công Tắc 2 Cực Là Gì?

      Công tắc 2 cực hay còn gọi là công tắc đơn hay công tắc một chiều. Đây là loại công tắc được sử dụng khá phổ biến. Cấu tạo công tắc gồm có 2 chân tiếp điện, bao gồm một cực động và một cực tĩnh, được sử dụng để đóng cắt mạch điện các thiết bị điện trong gia đình như đèn chiếu sáng, quạt,… Với thiết kế đơn giản và nhỏ gọn, công tắc 2 cực rất dễ lắp đặt và sử dụng.

      công tắc 2 cực eleo

      Cấu tạo của công tắc 2 cực

      Công tắc 2 cực được cấu tạo với 2 bộ phận chính là vỏ và bộ phận bật tắt. Bên trong công tắc bao gồm một cực động và một cực tĩnh bằng đồng đóng vai trò đóng cắt mạch điện.

      cấu tạo của công tắc 2 cực eleo

      Nguyên lý hoạt động

      Nguyên lý hoạt động của công tắc 2 cực khá đơn giản. Khi đóng công tắc, cực động sẽ tiếp xúc với cực tĩnh làm cho các mạch điện đóng kín hoàn toàn. Khi đó, mạch điện đã thông mạch để dòng điện chạy qua giúp cung cấp nguồn năng lượng cho thiết bị điện có thể hoạt động.

      Các ký hiệu công tắc 2 cực

      Như ở trên chúng tôi đã giới thiệu công tắc 2 cực gồm có các cực và các ký hiệu công tắc 2 cực như sau:

      • 1 cực tĩnh: ký hiệu L1
      • 1 cực động: ký hiệu COM

      Với mô tả ký hiệu như trên sẽ dễ dàng hơn khi đấu dây cho công tắc và thiết bị chiếu sáng.

      Bảng so sánh công tắc 2 cực và 3 cực

      Công tắc 2 cực và công tắc 3 cực là những thiết bị điện dùng để mở hoặc tắt nguồn điện cho các thiết bị khác. Mời các bạn đọc cùng ELEO tìm hiểu sự giống và khác nhau giữa 2 loại công tắc này nhé:

      Giống nhau

      Những điểm giống nhau giữa 2 loại công tắc như sau:

      • Chức năng: Cả công tắc điện 2 cực và 3 cực đều có chức năng điều khiển mở hoặc tắt nguồn điện cho thiết bị.
      • Cơ chế hoạt động: Cả hai loại công tắc đều hoạt động dựa trên cơ chế nối mạch, trong đó các đầu nối dẫn điện sẽ được kết nối hoặc ngắt quãng tùy thuộc vào vị trí của công tắc.
      • Cách sử dụng: Cả công tắc điện 2 cực và 3 cực đều được sử dụng trong các hệ thống điện gia dụng hoặc công nghiệp, để điều khiển nguồn điện cho các thiết bị khác.
      • Cách lắp đặt: Cả hai loại công tắc đều được lắp đặt trên các tấm ổ cắm hoặc trong các hộp điện, để dễ dàng điều khiển và bảo vệ nguồn điện.
      • Tiện lợi: Cả công tắc điện 2 cực và 3 cực đều có thiết kế nhỏ gọn và dễ dàng sử dụng, giúp cho việc điều khiển nguồn điện trở nên đơn giản và tiện lợi hơn.

      Khác nhau

      Dưới đây là những điểm khác nhau giữa 2 loại công tắc như sau:

      Điểm phân biệtCông tắc 2 cựcCông tắc 3 cực
      Số lượng đầu vào2 đầu vào3 đầu vào
      Số lượng vị trí1 vị trí2 vị trí
      Cách hoạt độngMột đầu vào được đóng hoặc ngắtMột đầu vào được đóng, đầu ra kết nối với 1/2 đầu vào còn lại hoặc không kết nối
      Ứng dụngĐiều khiển từ một vị tríĐiều khiển từ hai vị trí

      Tham khảo: Công tắc 3 cực: Nguyên lý hoạt động và cấu tạo

      Công dụng của công tắc điện 2 cực

      Nhờ vào ưu điểm của mình, công tắc điện 2 cực được chọn để lắp đặt và sử dụng nhiều trong mạch điện. Công dụng của công tắc điện 2 cực có thể kể đến như:

      bộ 2 công tắc 2 cực eleo
      • Tiết kiệm điện năng tiêu hao hơn so với những loại công tắc thông thường khác.
      • Dễ dàng lắp đặt mà không cần quá nhiều yêu cầu kĩ thuật cũng như công cụ hỗ trợ khác.
      • Với cấu tạo đơn giản của mình, công tắc điện 2 cực cũng có giá thành khá rẻ, rất phù hợp với nhu cầu sử dụng của người tiêu dùng hiện nay.
      • Một số sản phẩm công tắc điện 2 cực hiện đại còn có khả năng ngắt điện tự động khi gặp sự cố, đảm bảo an toàn cho người dùng.

      Hướng dẫn Cách đấu công tắc 2 cực

      Như đã nói bên trên, việc lắp đặt công tắc điện 2 cực lắp đặt khá dễ dàng và không đòi hỏi quá nhiều yêu cầu kĩ thuật chuyên môn. Bạn có thể tham khảo các bước thực hiện sau để đấu công tắc hai cực:

      • Bước 1: Chọn ví trí lắp đặt: Trước hết bạn cần xác định vị trí phù hợp với nhu cầu sử dụng của gia đình để gắn công tắc và đánh dấu lại vị trí đó. Một mẹo để đánh dấu chính xác là dùng bút chấm một nét qua 2 lỗ vít của công tắc.
      • Bước 2: Tách dây điện: Tiếp đến bạn cần chuẩn bị dây dẫn điện, tách phần vỏ dây cách điện để làm lộ ra lõi đồng bên trong. Sử dụng kéo, dao hoặc kìm tuốt dây điện để hạn chế việc đứt gãy lõi dây.
      • Bước 3: Nối dây dẫn: Sử dụng bút thử điện để xác định đâu là dây nóng, đâu là dây nguội. Sau khi đã xác định được 2 dây, bạn nối dây nóng trực tiếp vào công tắc, dây nguội nối với bóng đèn.
      • Bước 4: Lắp công tắc: Khi đã hoàn thành các mối nối, tiếp theo bạn sẽ lắp công tắc lên vị trí cần lắp đặt. Đặt công tắc lên vị trí vừa đánh dấu và vặn chặt ốc để phần dây điện ra bên ngoài để đảm bảo an toàn trong quá trình sử dụng.
      • Bước 5: Kiểm tra: Sau khi hoàn tất các bước trên, bạn nên kiểm tra lại một lần nữa các mối nối và vị trí lắp đặt. Bật thử công tắc xem đèn có sáng không để đảm bảo dòng điện đã được đóng kín.

      Khi lắp đặt công tắc 2 cực, bạn cũng cần đảm bảo các quy tắc an toàn điện như ngắt điện trước khi lắp đặt, thực hiện lắp đặt ở nơi khô ráo, kiểm tra kĩ các mối nối và đảm bảo không hở đường dây điện ra bên ngoài.

      Trên thị trường hiện nay có rất nhiều thương hiệu phân phối sản phẩm công tắc điện 2 cực, dưới đây ELEO giới thiệu đến bạn đọc thêm một số loại thiết bị điện dân dụng sử dụng trong gia đình hiện nay:

      Tham khảo các thiết bị điện trong gia đình

      Tổng kết

      Hy vọng, thông qua bài viết này với những thông tin mà ELEO cung cấp sẽ giúp bạn hiểu rõ hơn về công tắc 2 cực. Cùng với đó là những thông tin liên quan đến cấu tạo cũng như cách đấu công tắc 2 cực.
